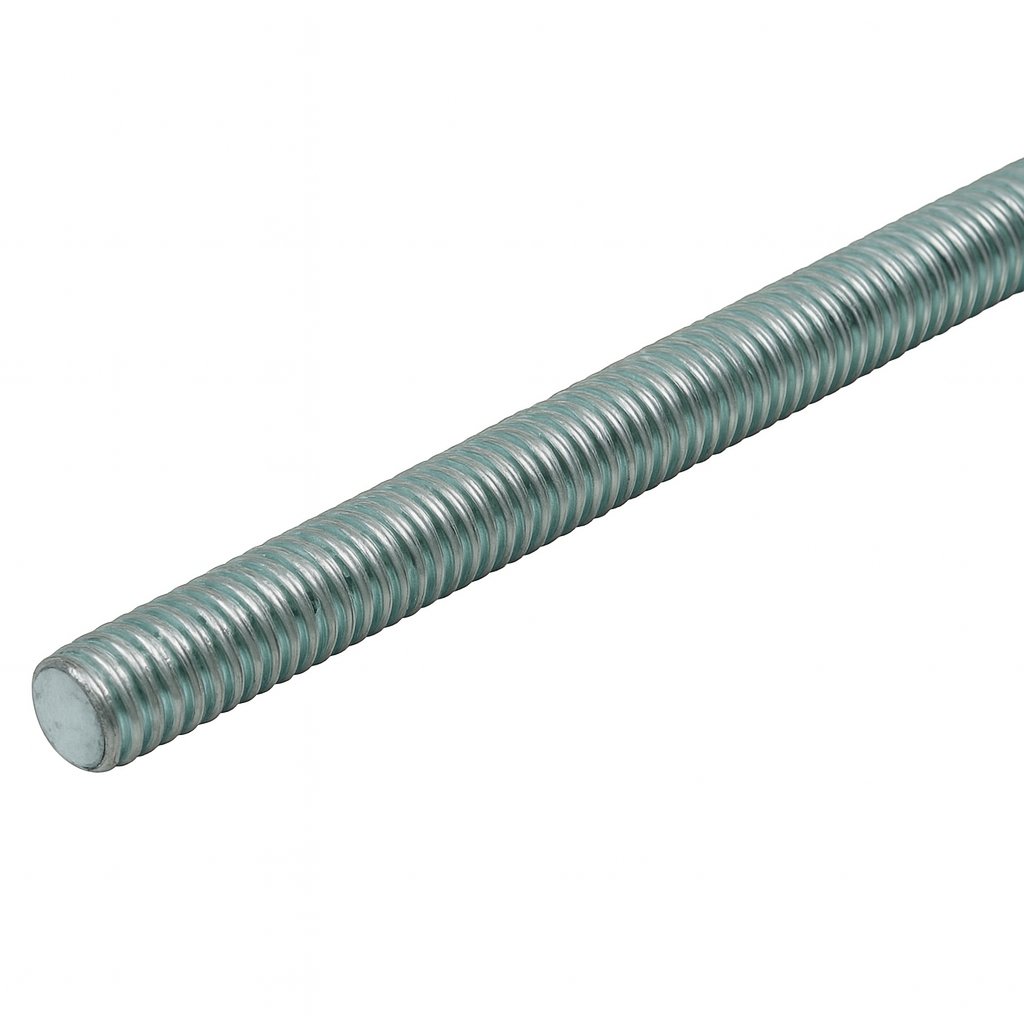

    Tyč závitová M10 DIN 975 4.8

    Kód: 400079
    Neohodnotené
    tyc zavitova
    €1,35 / ks €1,10 bez DPH
    Skladom (>5 ks)

    Univerzálna pozinkovaná závitová tyč DIN 975 4.8 vhodná pre montáž, tesárske práce a ľahké kotvenie.

    Detailné informácie

    položky skladom
    POLOŽKY SKLADOM
    expedujeme v deň zadania objednávky
    OVERENÉ STAVEBNÉ MATERIÁLY
    Ceny, čo potešia – kvalita, na ktorú sa spoľahnete
    Overené zákazníkmi
    spoľahlivé nákupy s overenou spokojnosťou

    Podrobný popis

    Závitová tyč M10 Dĺžka 1 m Trieda 4.8 DIN 975

    Tyč závitová M10 DIN 975 4.8

    Tyč závitová M10 DIN 975 4.8 je oceľový spojovací a montážny prvok s priebežným metrickým závitom M10 a celkovou dĺžkou 1000 mm. Používa sa na vytváranie pevných alebo nastaviteľných skrutkových spojov, montáž kovových prvkov, zavesovanie technických rozvodov, konzol, podpier a pomocných konštrukcií.

    Závitová tyč M10 s dĺžkou 1 meter

    Priebežný závit po celej dĺžke umožňuje umiestniť matice a podložky presne podľa konkrétnej montáže. Tyč je preto vhodná na vytváranie rozoberateľných, nastaviteľných aj pevne dotiahnutých spojov.

    Tyč s dĺžkou 1000 mm možno podľa potreby skrátiť. Po rezaní odporúčame odstrániť otrepy a skontrolovať, či je možné maticu M10 plynulo naskrutkovať.

    Hlavné výhody

    • priebežný metrický závit M10,
    • celková dĺžka 1000 mm,
    • pevnostná trieda 4.8,
    • vyhotovenie podľa DIN 975,
    • možnosť skrátenia podľa potreby,
    • kompatibilita s maticami a podložkami M10,
    • široké stavebné a montážne využitie.

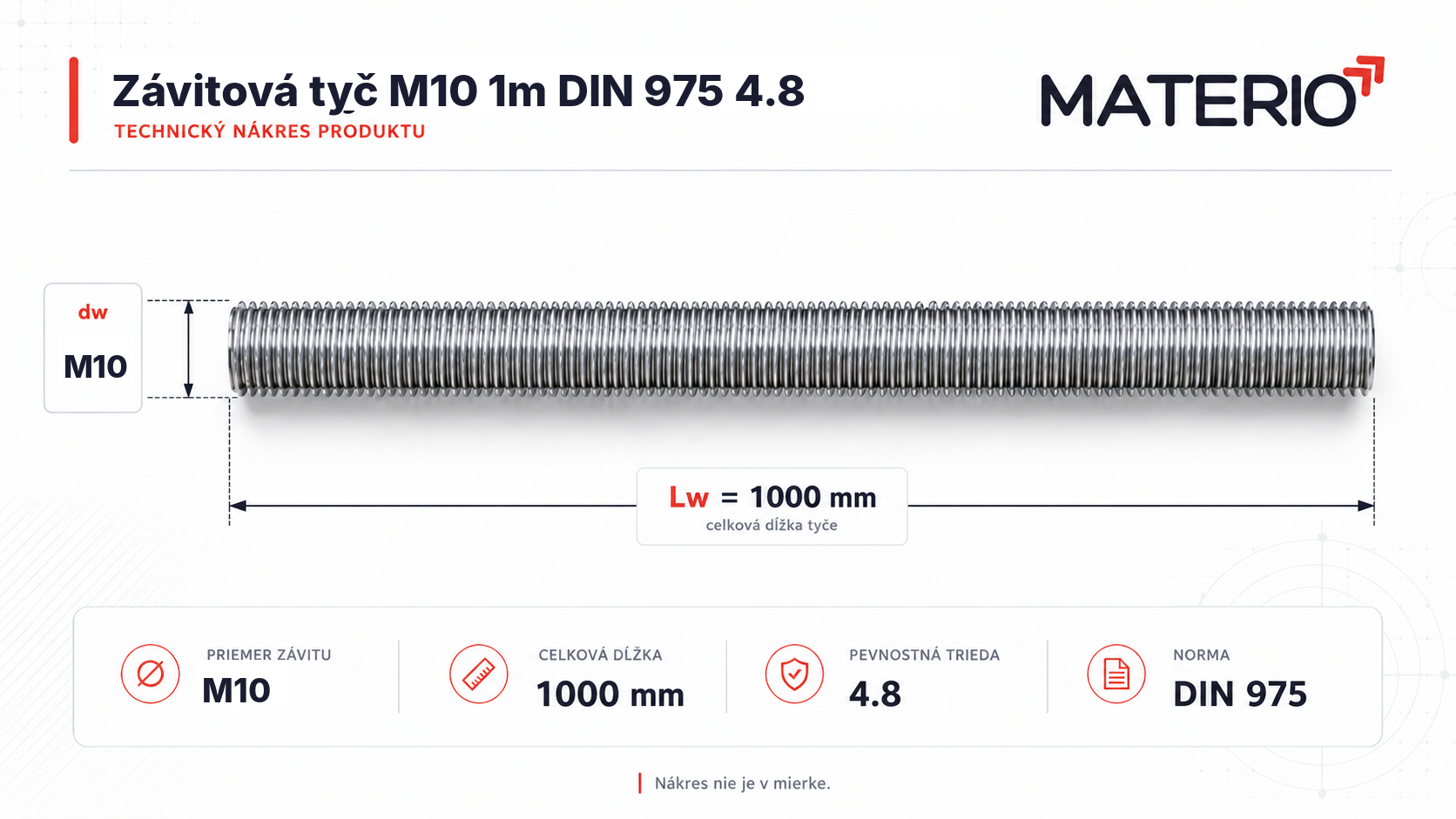

    Technický nákres závitovej tyče M10

    Nákres zobrazuje označenie závitu, celkovú dĺžku, pevnostnú triedu a normu produktu. Kliknutím na obrázok ho otvoríte v plnej veľkosti.

    Technický nákres závitovej tyče M10 s dĺžkou 1000 mm, pevnostnou triedou 4.8 a normou DIN 975 Zobraziť nákres
    Tyč závitová M10, dĺžka 1000 mm, pevnostná trieda 4.8, norma DIN 975. Nákres nie je v mierke.

    Technické parametre

    Prehľad najdôležitejších rozmerov, vlastností a údajov potrebných na správny výber závitovej tyče a príslušenstva.

    Menovitý závit M10
    Celková dĺžka 1000 mm
    Pevnostná trieda 4.8
    Norma DIN 975
    Podrobné údaje o produkte
    Typ produktu Závitová tyč
    Menovitý rozmer závitu M10
    Celková dĺžka tyče 1000 mm / 1 meter
    Pevnostná trieda 4.8
    Norma produktu DIN 975
    Materiál Oceľ
    Vyhotovenie závitu Priebežný závit po celej dĺžke
    Kompatibilné príslušenstvo Matice a podložky M10

    Kde sa používa závitová tyč M10?

    Závitová tyč M10 je vhodná na vytváranie rozoberateľných, nastaviteľných alebo pevne dotiahnutých montážnych spojov.

    K

    Kovové konštrukcie

    Spájanie profilov, rámov, konzol, držiakov, podpier a ďalších kovových prvkov.

    M

    Mechanické inštalácie

    Zavesovanie potrubí, vzduchotechniky, technických rozvodov a pomocných montážnych systémov.

    E

    Elektrické inštalácie

    Montáž káblových trás, nosných líšt a závesných technických konštrukcií.

    A

    Chemické kotvenie

    Použitie s kompatibilným injektážnym kotviacim systémom podľa montážnych pokynov jeho výrobcu.

    Aké príslušenstvo vybrať?

    Pre kompletný spoj zvoľte príslušenstvo M10

    K závitovej tyči s označením M10 vyberajte šesťhrannú maticu a podložku s rovnakým menovitým rozmerom M10.

    Plochá podložka je vhodná na bežné rozloženie tlaku matice. Širokoplošná podložka rozkladá tlak na väčšiu plochu a môže byť vhodná pri väčšom montážnom otvore alebo mäkšom spájanom materiáli.

    Potrebný rozmer M10 matica aj podložka

    Odporúčané príslušenstvo

    Dokončite montáž jednou objednávkou Kliknutím na kartu prejdete priamo na detail produktu. Na produktovej stránke vyberte rozmer M10.
    Tyč + matica + podložka
    Vyberte rozmer M10 Podložka plochá Zn DIN125 pre závitovú tyč M10 Odporúčané k závitovej tyči Podložka plochá Zn DIN125 Vhodná na bežné rozloženie tlaku matice na povrch spájaného prvku. Ideálna voľba pre bežné montážne spoje Vybrať podložku M10 Vyberte rozmer M10 Podložka širokoplošná Zn DIN440 pre závitovú tyč M10 Odporúčané k závitovej tyči Podložka širokoplošná Zn DIN440 Rozkladá tlak matice na väčšiu plochu spájaného materiálu. Väčšia styčná plocha a lepšie rozloženie tlaku Vybrať podložku M10 Nevyhnutné príslušenstvo Šesťhranná matica DIN 934-8 Zn pre závitovú tyč M10 Odporúčané k závitovej tyči Šesťhranná matica DIN 934-8 Zn Kompatibilná matica na vytvorenie kompletného závitového spoja M10. Základný prvok každého závitového spoja Vybrať maticu M10

    Odporúčaný postup montáže

    1. Určte potrebnú montážnu dĺžku. Zohľadnite hrúbku spájaných prvkov, podložky, matice a potrebný presah závitu.
    2. Tyč podľa potreby skráťte. Použite vhodný nástroj na rezanie kovu a rez vykonajte kolmo na pozdĺžnu os tyče.
    3. Začistite reznú hranu. Odstráňte otrepy a overte, že maticu možno plynulo naskrutkovať na závit.
    4. Doplňte príslušenstvo M10. Použite kompatibilnú maticu a vhodnú plochú alebo širokoplošnú podložku.
    5. Spoj rovnomerne dotiahnite. Pri nosných alebo projektovaných spojoch postupujte podľa projektovej dokumentácie.

    Najčastejšie otázky

    Čo znamená označenie M10?

    M10 označuje menovitý rozmer metrického závitu. Matica aj podložka musia mať kompatibilný rozmer M10.

    Aká je dĺžka závitovej tyče?

    Celková dĺžka závitovej tyče je 1000 mm, teda 1 meter. Tyč možno podľa potreby skrátiť.

    Čo znamená pevnostná trieda 4.8?

    Označenie 4.8 vyjadruje mechanickú pevnostnú triedu oceľového spojovacieho prvku.

    Akú maticu použiť k závitovej tyči M10?

    Použite šesťhrannú maticu s kompatibilným metrickým závitom M10 a vhodnú podložku M10.

    Dá sa závitová tyč použiť s chemickou kotvou?

    Áno, závitovú tyč možno použiť s kompatibilným injektážnym kotviacim systémom podľa pokynov jeho výrobcu.

    Je závitová tyč vhodná do exteriéru?

    Vhodnosť závisí od povrchovej úpravy konkrétneho výrobku, korózneho zaťaženia prostredia a požadovanej životnosti spoja.

    Tyč závitová M10 DIN 975 4.8 s dĺžkou 1 meter

    Univerzálny montážny prvok na spájanie kovových konštrukcií, zavesovanie mechanických a elektrických inštalácií a vytváranie závitových spojov. Pre kompletnú montáž použite kompatibilnú maticu a podložku s rozmerom M10.

    Uvedené informácie majú všeobecný charakter. Pri nosných, bezpečnostne dôležitých alebo chemicky kotvených spojoch sa riaďte projektovou dokumentáciou a montážnymi pokynmi výrobcu použitého systému.

    Dodatočné parametre

    Kategória: Závitové tyče
    Norma: DIN 975
    Trieda pevnosti: 4.8
    Materiál: konštrukčná oceľ, galvanicky pozinkovaná
    ? Závit: metrický
    Dĺžka: 1000 mm
    Priemer: M10
