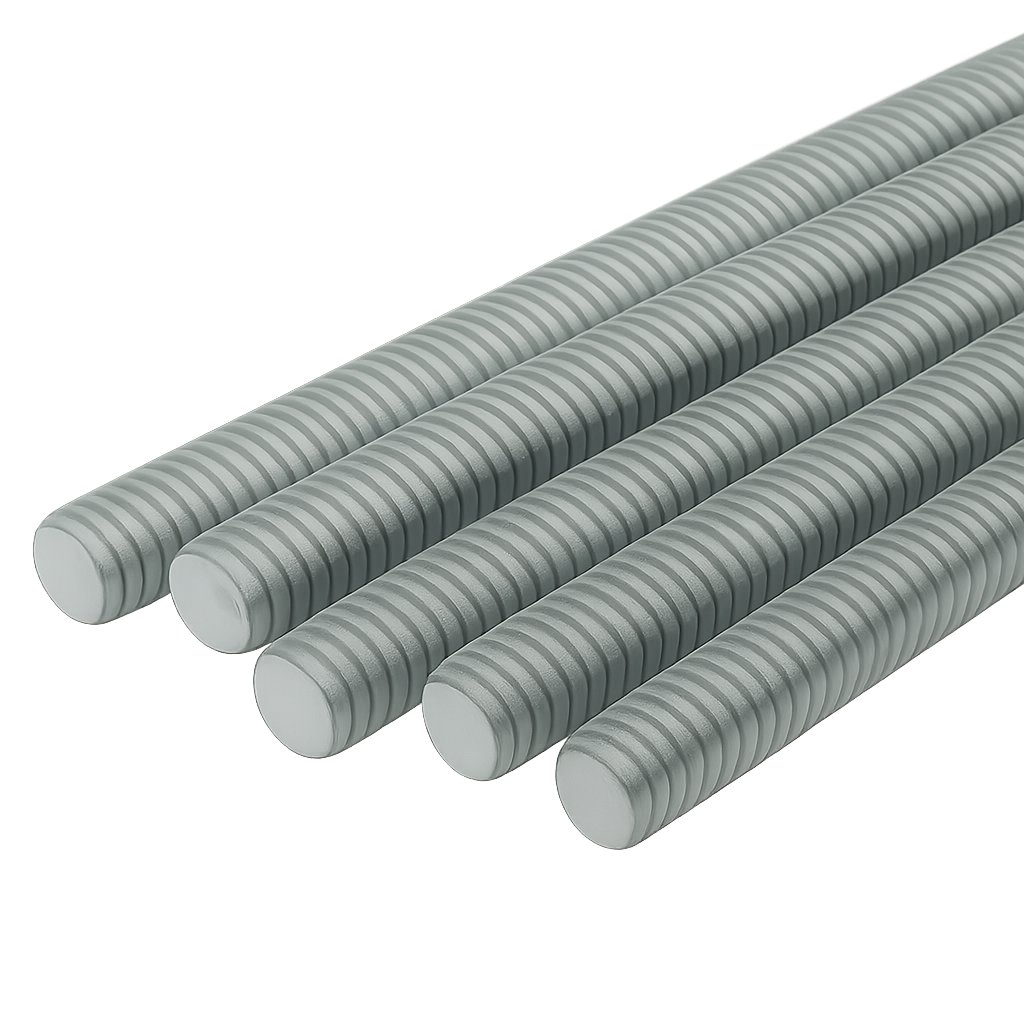

Tyč závitová M5 DIN 975 4.8 je oceľový spojovací a montážny prvok s priebežným metrickým závitom M5 a celkovou dĺžkou 1000 mm. Používa sa na vytváranie pevných alebo nastaviteľných skrutkových spojov, montáž menších kovových prvkov, líšt, držiakov, rámov a pomocných konštrukcií.
Priebežný závit po celej dĺžke umožňuje umiestniť matice a podložky presne podľa konkrétnej montáže. Závitová tyč M5 je vhodná na rozoberateľné, nastaviteľné aj pevne dotiahnuté montážne spoje.
Tyč s dĺžkou 1000 mm možno podľa potreby skrátiť. Po rezaní odporúčame odstrániť otrepy a skontrolovať, či je možné maticu M5 plynulo naskrutkovať.

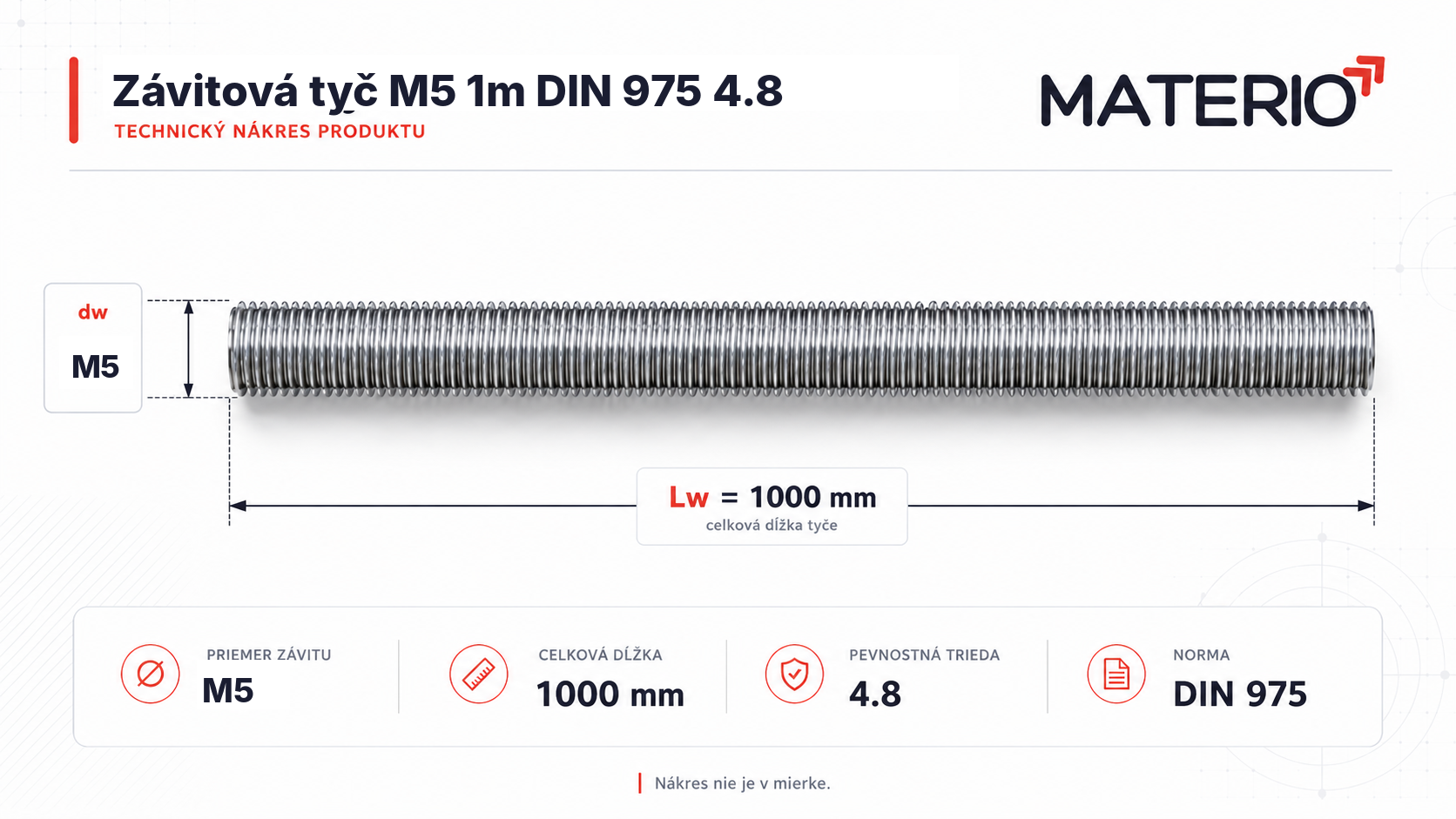

Nákres zobrazuje označenie závitu, celkovú dĺžku, pevnostnú triedu a normu produktu. Kliknutím na obrázok ho otvoríte v plnej veľkosti.
Prehľad najdôležitejších vlastností a údajov potrebných na správny výber závitovej tyče a kompatibilného príslušenstva.
Závitová tyč M5 je vhodná na menšie montážne práce a vytváranie rozoberateľných, nastaviteľných alebo pevne dotiahnutých spojov.
Spájanie menších profilov, rámov, držiakov, konzol a pomocných kovových prvkov.
Upevnenie montážnych líšt, úchytov, svoriek a nastaviteľných podporných prvkov.
Tvorba prípravkov, dorazov, nastaviteľných spojov a pomocných dielenských konštrukcií.
Univerzálne použitie pri opravách, úpravách a individuálnych montážnych riešeniach.
K závitovej tyči s označením M5 vyberajte šesťhrannú maticu a podložku s rovnakým menovitým rozmerom M5.
Plochá podložka je vhodná na bežné rozloženie tlaku matice. Širokoplošná podložka rozkladá tlak na väčšiu plochu a môže byť vhodná pri väčšom montážnom otvore alebo mäkšom spájanom materiáli.
.png)
Odporúčané k závitovej tyči Podložka plochá Zn DIN125 Vhodná na bežné rozloženie tlaku matice na povrch spájaného prvku. Praktická voľba pre bežné montážne spoje Vyberte rozmer M5 .png)
Odporúčané k závitovej tyči Podložka širokoplošná Zn DIN440 Rozkladá tlak matice na väčšiu plochu spájaného materiálu. Väčšia styčná plocha a lepšie rozloženie tlaku Nevyhnutné príslušenstvo
Odporúčané k závitovej tyči Šesťhranná matica DIN 934-8 Zn Kompatibilná matica na vytvorenie kompletného závitového spoja M5. Základný prvok každého závitového spoja M5 označuje menovitý rozmer metrického závitu. Matica aj podložka musia mať kompatibilný rozmer M5.
Celková dĺžka závitovej tyče je 1000 mm, teda 1 meter. Tyč možno podľa potreby skrátiť.
Označenie 4.8 vyjadruje mechanickú pevnostnú triedu oceľového spojovacieho prvku.
Použite šesťhrannú maticu s kompatibilným metrickým závitom M5 a vhodnú podložku M5.
Áno. Po skrátení je potrebné začistiť reznú hranu a overiť plynulé naskrutkovanie matice M5.
Vhodnosť závisí od povrchovej úpravy konkrétneho výrobku, korózneho zaťaženia prostredia a požadovanej životnosti spoja.
Univerzálny montážny prvok na vytváranie závitových spojov, montáž menších kovových prvkov, líšt, držiakov, rámov a pomocných konštrukcií. Pre kompletnú montáž použite kompatibilnú maticu a podložku s rozmerom M5.
| Kategória: | Závitové tyče |
|---|---|
| Norma: | DIN 975 |
| Trieda pevnosti: | 4.8 |
| Materiál: | konštrukčná oceľ, galvanicky pozinkovaná |
| ? Závit: | metrický |
| Dĺžka: | 1000 mm |
| Priemer: | M5 |
