Tanierová hmoždinka s kovovou skrutkou WKTHERM-S 08 135mm (200ks)
Kód: 902347
Súvisiaci tovar
Podrobný popis
KLIMAS Wkret-met • WKTHERM S-8 • ETA-13/0724

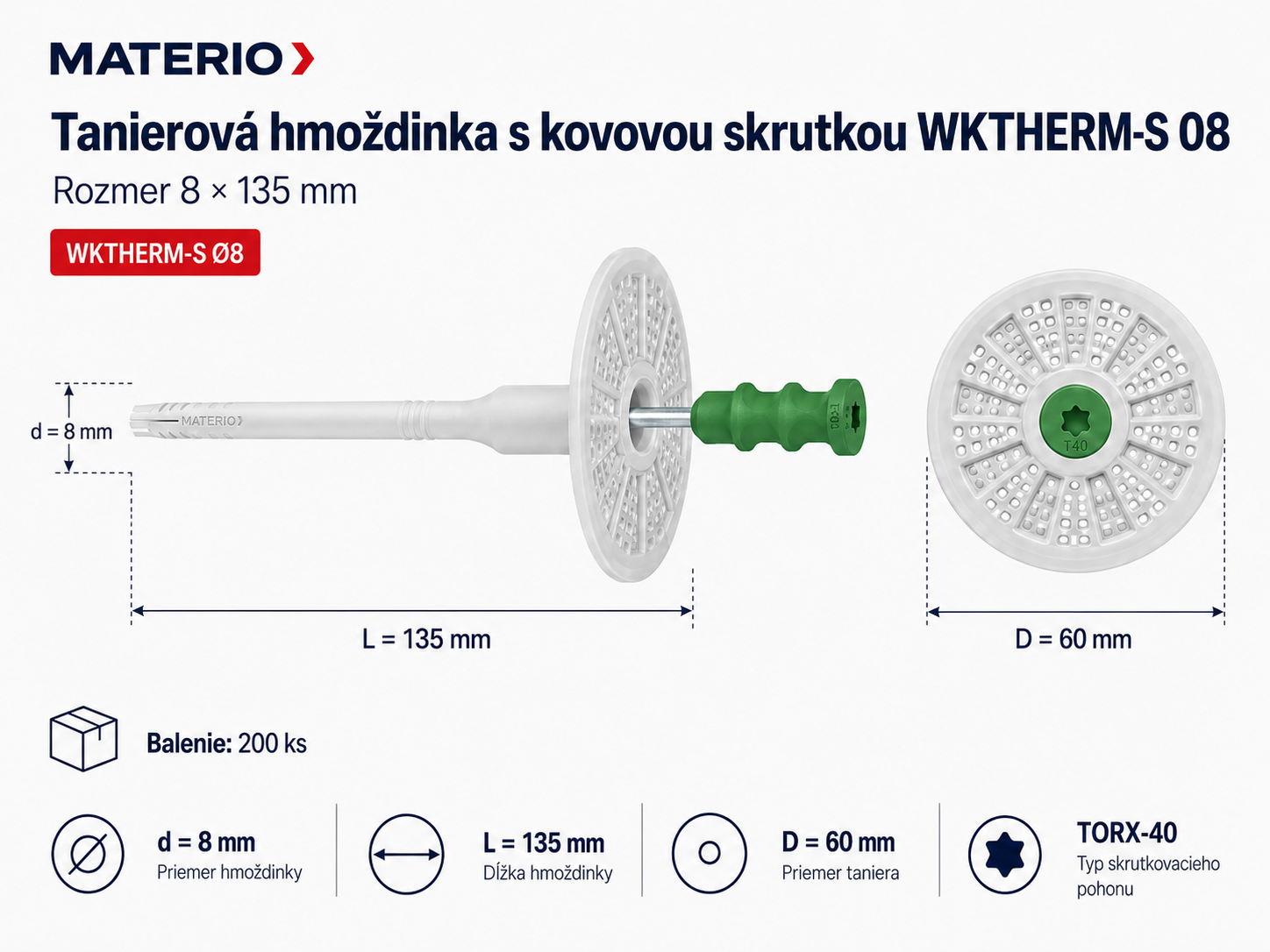

Tanierová hmoždinka s kovovou skrutkou WKTHERM-S 08 135 mm – balenie 200 ks
WKTHERM-S 08 135 mm je skrutkovacia fasádna tanierová hmoždinka s kovovou skrutkou, krátkou expanznou zónou a priemerom tela 8 mm. Je určená na dodatočné mechanické kotvenie tepelnej izolácie v kontaktných zatepľovacích systémoch ETICS a na prenos zaťaženia spôsobeného saním vetra.
Telo hmoždinky je vyrobené z polyetylénu PE. Pozinkovaná oceľová skrutka má hlavu chránenú materiálom PA+GF; tesniace krúžky na hlave podľa technického listu pomáhajú chrániť kovovú časť pred koróziou. Montáž sa vykonáva pomocou nástavca TORX-40.
Rozmer 8×135 mm • tanier Ø 60 mm • kotvenie 25 mm / 65 mm v pórobetóne • balenie 200 ks
Rozmer
8×135 mm
Tanier
Ø 60 mm
Montáž
TORX-40
Balenie
200 ks
Prečo zvoliť WKTHERM-S 08?
Skrutkovacia montáž TORX-40
Kovová skrutka umožňuje kontrolované dotiahnutie hmoždinky k povrchu tepelnej izolácie.
Krátka expanzná zóna
Konštrukcia s priemerom 8 mm a kotvením 25 mm; v pórobetóne kategórie E sa používa kotvenie 65 mm.
Nízka bodová tepelná vodivosť
Technický list uvádza bodovú tepelnú vodivosť χ = 0,002 W/K.
Podklady A až E
Použitie v betóne, plných a dutých murovacích prvkoch, ľahkých betónových prvkoch aj pórobetóne.
Na čo je hmoždinka WKTHERM-S 08 135 mm určená?
Tepelnoizolačné materiály
- EPS – expandovaný polystyrén,
- XPS – extrudovaný polystyrén,
- minerálna vlna s prítlačným tanierom TDX-90 alebo TDX-140,
- lamelová minerálna vlna s prítlačným tanierom TDX-90 alebo TDX-140.
Kategórie podkladu podľa EAD 330196-01-0604
- A: betón,
- B: plná keramická a silikátová tehla,
- C: duté keramické a silikátové prvky,
- D: ľahké betónové prvky,
- E: pórobetón.
Akú hrúbku izolácie ukotví WKTHERM-S 08 8×135 mm?
Prvá hodnota platí pre podklady kategórie A až D, druhá hodnota pre pórobetón kategórie E. Údaje vychádzajú výlučne z tabuľky výberu výrobcu.
Dĺžku hmoždinky vyberajte podľa skutočnej hrúbky izolácie, lepidla, pôvodnej omietky a požadovanej hĺbky kotvenia. Rozhodujúci je projekt ETICS a reálny podklad.
Technické parametre WKTHERM-S 08 8×135 mm
Charakteristická nosnosť podľa podkladu
Nosnosť závisí od konkrétneho typu a hustoty stavebného podkladu. Hodnoty nižšie sú uvedené v technickom liste WKTHERM S-8.
Technický list uvádza pri absencii osobitnej regulácie čiastočný bezpečnostný faktor γM = 2. Počet a rozmiestnenie hmoždiniek musí určiť projekt ETICS.
Správny postup montáže
- Určte typ podkladu a zvoľte dĺžku hmoždinky tak, aby bola expanzná zóna v nosnom materiáli steny.
- Tepelnoizolačné dosky vopred prilepte podľa pravidiel použitého systému ETICS.
- Vyvŕtajte otvor Ø 8 mm. Minimálna hĺbka je 35 mm, v pórobetóne kategórie E 75 mm.
- V plných podkladoch otvor vyčistite. Duté podklady a pórobetón vŕtajte bez príklepu.
- Vložte hmoždinku cez izolant tak, aby tanier dosadol rovno na povrch izolácie.
- Kovovú skrutku zaskrutkujte nástavcom TORX-40 a hmoždinku iba jemne dotiahnite.

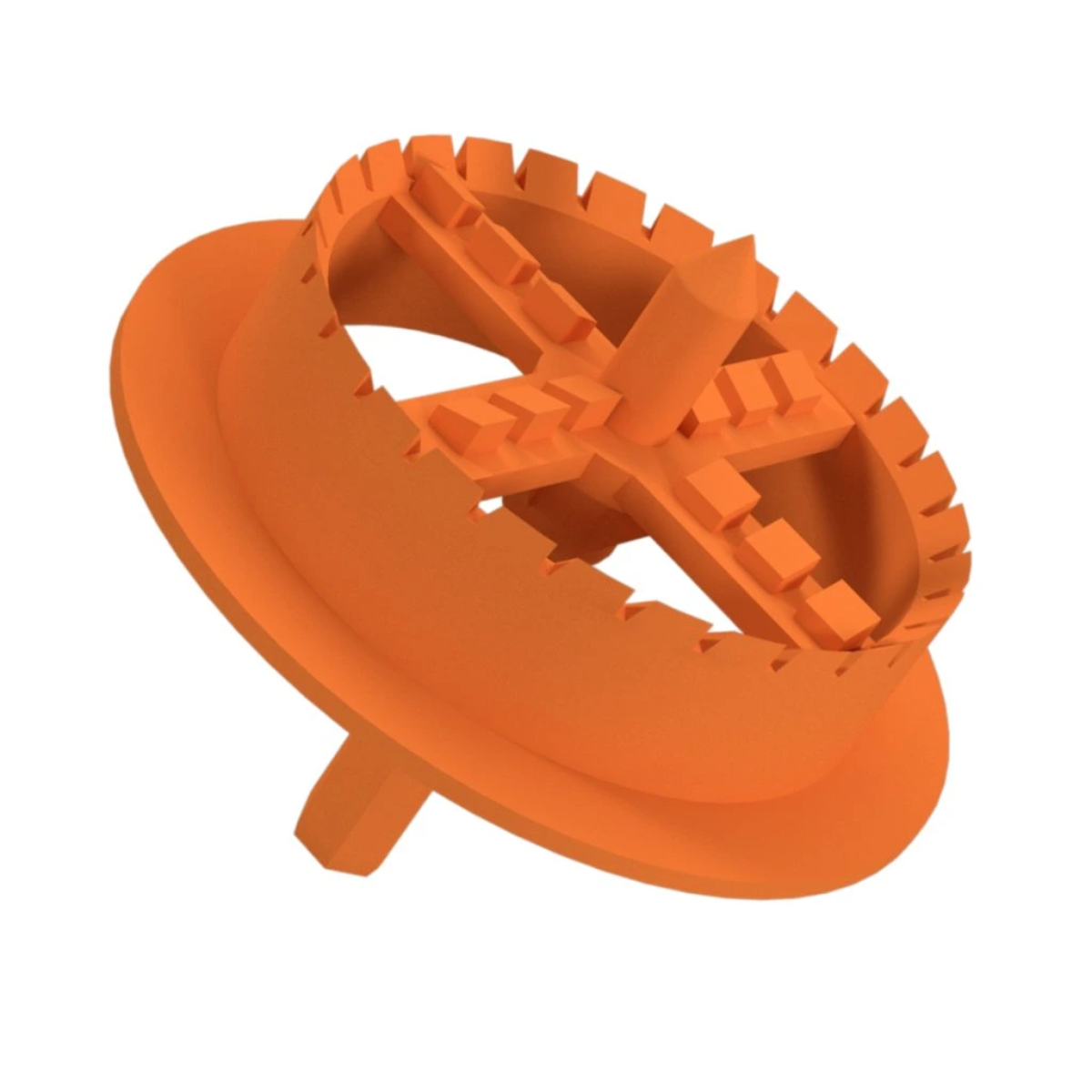

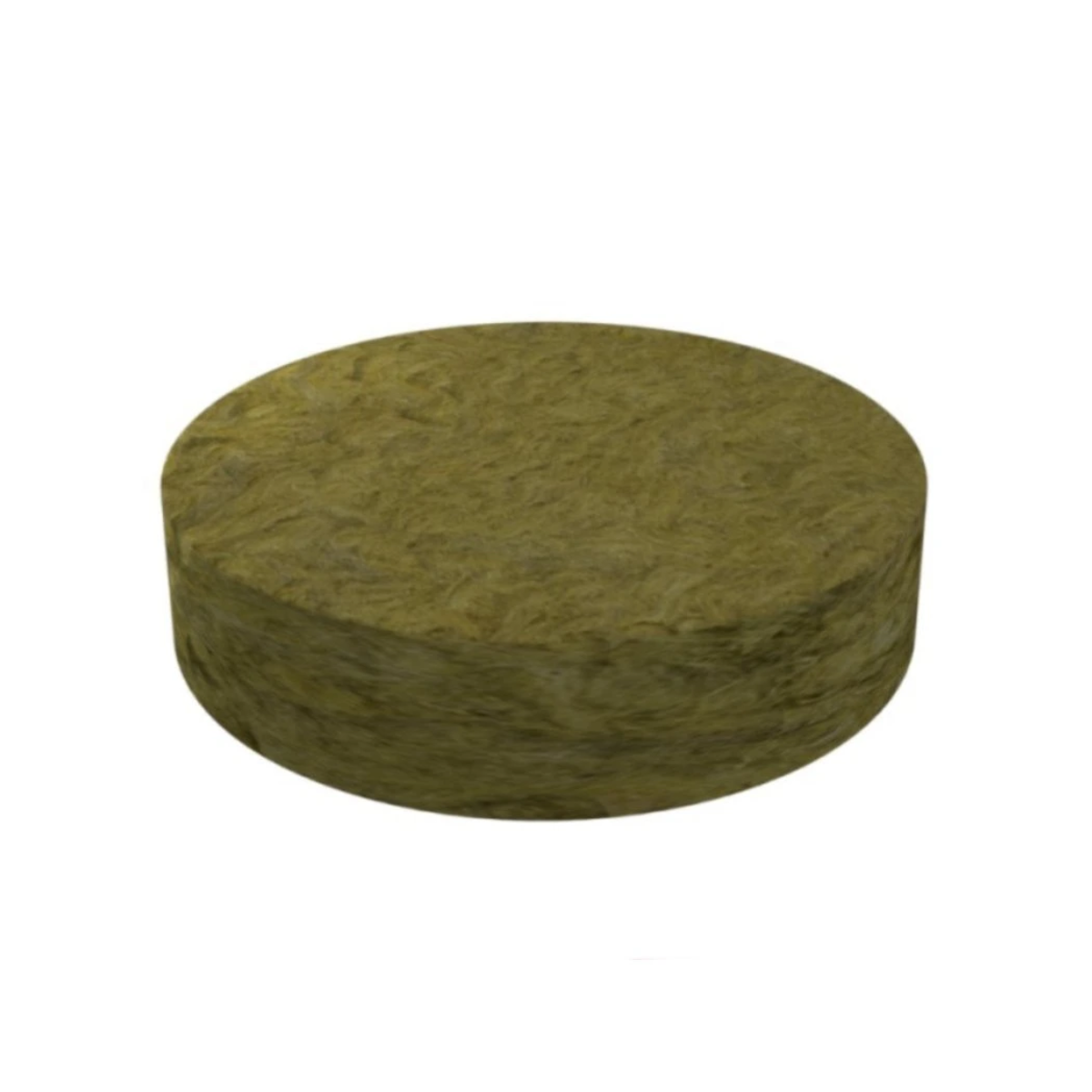

- Pri zapustenej montáži použite frézu na polystyrén a montážne miesto zakryte vhodnou izolačnou zátkou.

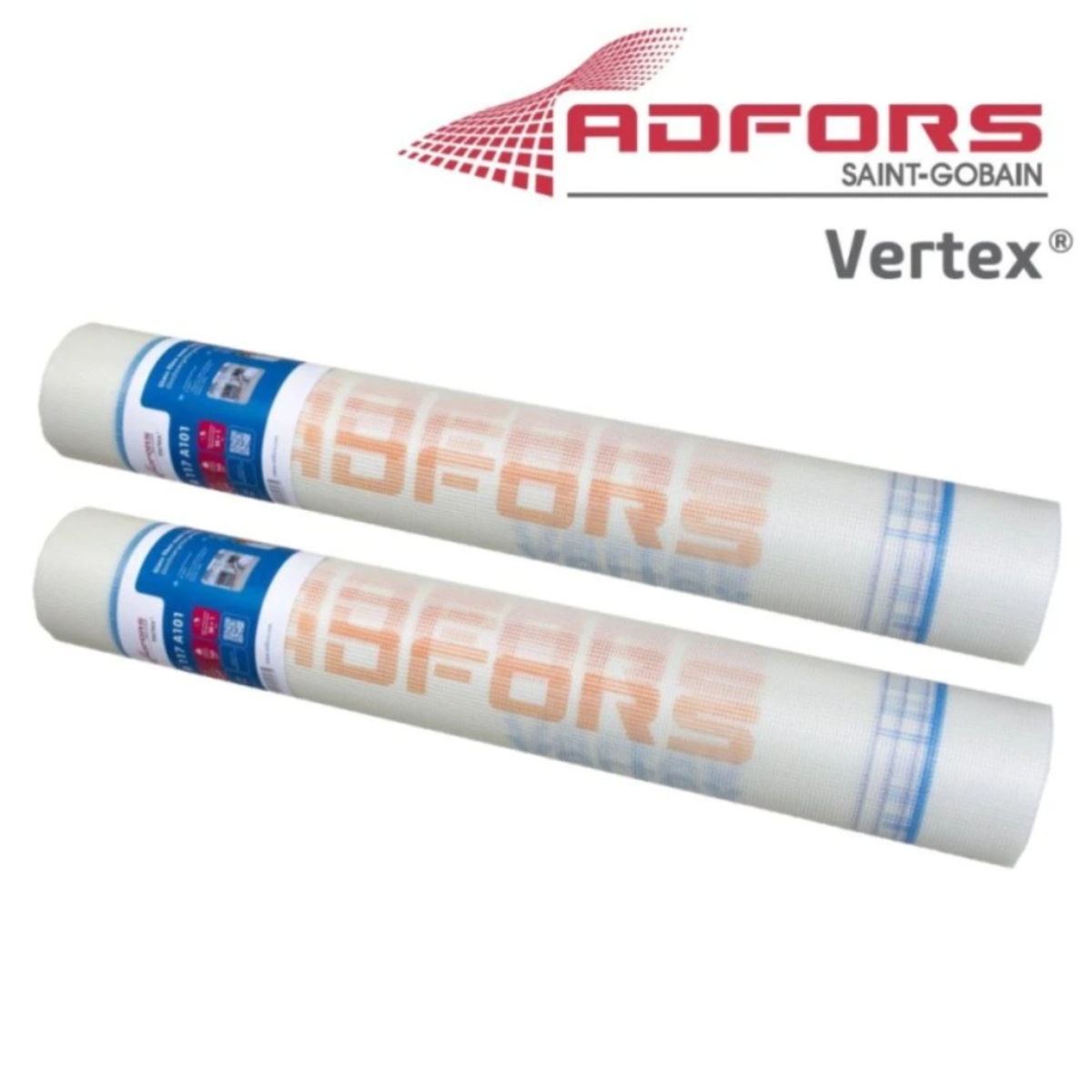

Odporúčané príslušenstvo k montáži
Kliknutím na ľubovoľnú kartu prejdete priamo na detail produktu.
Na telefóne potiahnite karty do strany. Produkty zostávajú v jednom riadku a každá celá karta je preklikávacia.
Najčastejšie otázky
Je WKTHERM-S 08 zatĺkacia alebo skrutkovacia hmoždinka?
Ide o skrutkovaciu hmoždinku. Kovová skrutka sa montuje nástavcom TORX-40.
Aká je hĺbka kotvenia?
V podkladoch kategórie A až D je hĺbka kotvenia 25 mm. V pórobetóne kategórie E je potrebných 65 mm.
Akú hrúbku izolácie ukotví rozmer 8×135 mm pri novostavbe?
Pri 10 mm vrstve lepidla ukotví v podkladoch A až D izoláciu do 100 mm pri povrchovej montáži alebo do 120 mm pri zapustenej montáži. V pórobetóne sú hodnoty 60 a 80 mm.
Je hmoždinka vhodná na minerálnu vlnu?
Áno, technický list však predpisuje použitie prítlačného taniera TDX-90 alebo TDX-140.
Koľko hmoždiniek je v balení?
Balenie obsahuje 200 kusov hmoždiniek WKTHERM-S-08135.
Presná skrutkovacia montáž pre systémy ETICS
WKTHERM-S 08 8×135 mm kombinuje kovovú skrutku s hlavou chránenou PA+GF, krátku expanznú zónu, tanier Ø 60 mm a montáž pomocou TORX-40. Je určená na kotvenie EPS a XPS pri stredných skladbách zateplenia a s prítlačným tanierom aj minerálnej či lamelovej vlny v podkladoch kategórie A až E.
Dodatočné parametre
| Kategória: | Kovový tŕň |
|---|---|
| Priemer drieku: | 8 mm |
| Priemer tanierika: | 60 mm |
| Materiál hmoždiny: | Polyetylén |
| Skrutka: | Pozinkovaná oceľ |
| Hlava skrutky: | polyamid so sklenenými vláknami |
