Tanierová hmoždinka s kovovou skrutkou WKTHERM-S 08 175mm (200ks)

Kód: 902348

Neohodnotené

Značka: Wkręt-met

WKTHERM S 08 tanierová hmoždinka s kovovou skrutkou

WKTHERM S 08 tanierová hmoždinka s kovovou skrutkou (2)

WKTHERM S 08 tanierová hmoždinka s kovovou skrutkou (1)

€65,05 / ks €52,89 bez DPH €0,33 / 1 ks

Doručenie do 3-5 prac. dní

Tanierová hmoždinka WKTHERM-S 08 s kovovou skrutkou pre spoľahlivé kotvenie MW izolácií v ETICS systémoch.

Detailné informácie

POLOŽKY SKLADOM

expedujeme v deň zadania objednávky

OVERENÉ STAVEBNÉ MATERIÁLY

Ceny, čo potešia – kvalita, na ktorú sa spoľahnete

Overené zákazníkmi

spoľahlivé nákupy s overenou spokojnosťou

Zobraziť všetky súvisiace produkty

Podrobný popis

KLIMAS Wkret-met • WKTHERM S-8 • ETA-13/0724

Tanierová hmoždinka s kovovou skrutkou WKTHERM-S 08 175 mm – balenie 200 ks

WKTHERM-S 08 175 mm je skrutkovacia fasádna tanierová hmoždinka s kovovou skrutkou, krátkou expanznou zónou a priemerom tela 8 mm. Je určená na dodatočné mechanické kotvenie tepelnej izolácie v kontaktných zatepľovacích systémoch ETICS a na prenos zaťaženia spôsobeného saním vetra.

Telo hmoždinky je vyrobené z polyetylénu PE. Pozinkovaná oceľová skrutka má hlavu chránenú materiálom PA+GF; tesniace krúžky na hlave podľa technického listu pomáhajú chrániť kovovú časť pred koróziou. Montáž sa vykonáva pomocou nástavca TORX-40.

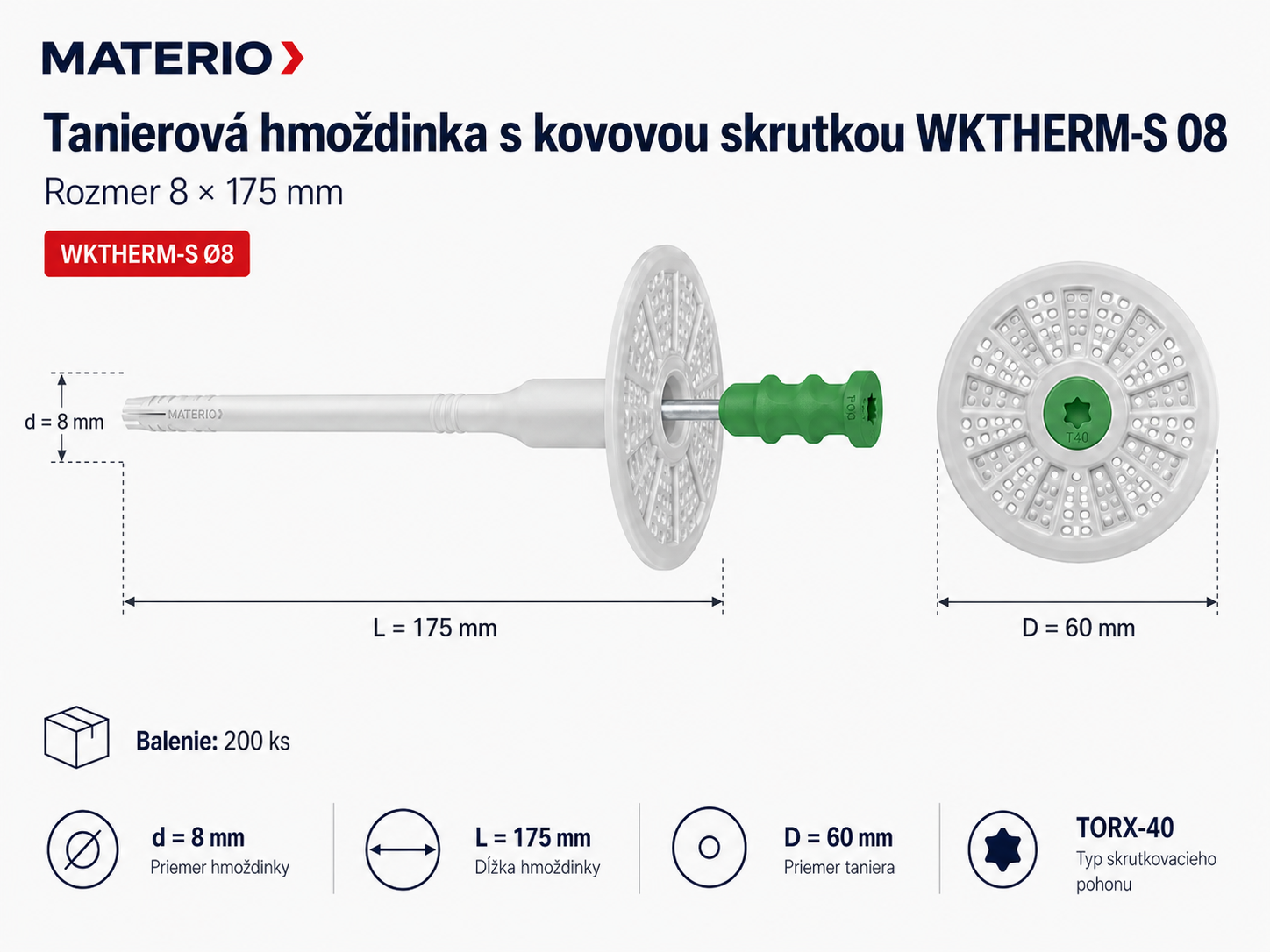

Technický nákres tanierovej hmoždinky WKTHERM-S 08 8×175 mm s kovovou skrutkou a tanierom 60 mm

Rozmer 8×175 mm • tanier Ø 60 mm • kotvenie 25 mm / 65 mm v pórobetóne • balenie 200 ks

Rozmer

8×175 mm

Tanier

Ø 60 mm

Montáž

TORX-40

Balenie

200 ks

Prečo zvoliť WKTHERM-S 08?

Skrutkovacia montáž TORX-40

Kovová skrutka umožňuje kontrolované dotiahnutie hmoždinky k povrchu tepelnej izolácie.

Krátka expanzná zóna

Konštrukcia s priemerom 8 mm a kotvením 25 mm; v pórobetóne kategórie E sa používa kotvenie 65 mm.

Nízka bodová tepelná vodivosť

Technický list uvádza bodovú tepelnú vodivosť χ = 0,002 W/K.

Podklady A až E

Použitie v betóne, plných a dutých murovacích prvkoch, ľahkých betónových prvkoch aj pórobetóne.

Na čo je hmoždinka WKTHERM-S 08 175 mm určená?

Tepelnoizolačné materiály

EPS – expandovaný polystyrén,
XPS – extrudovaný polystyrén,
minerálna vlna s prítlačným tanierom TDX-90 alebo TDX-140,
lamelová minerálna vlna s prítlačným tanierom TDX-90 alebo TDX-140.

Kategórie podkladu podľa EAD 330196-01-0604

A: betón,
B: plná keramická a silikátová tehla,
C: duté keramické a silikátové prvky,
D: ľahké betónové prvky,
E: pórobetón.

Dôležité: pri minerálnej a lamelovej vlne technický list predpisuje použitie prítlačného taniera TDX-90 alebo TDX-140.

Akú hrúbku izolácie ukotví WKTHERM-S 08 8×175 mm?

Prvá hodnota platí pre podklady kategórie A až D, druhá hodnota pre pórobetón kategórie E. Údaje vychádzajú výlučne z tabuľky výberu výrobcu.

Skladba	Spôsob montáže	Podklady A–D	Pórobetón E
Nová budova + 10 mm lepidla	povrchová, bez frézovania	140 mm	100 mm
Nová budova + 10 mm lepidla	zapustená, s frézovaním	160 mm	120 mm
Stará budova + 10 mm lepidla + 20 mm omietky	povrchová, bez frézovania	120 mm	80 mm
Stará budova + 10 mm lepidla + 20 mm omietky	zapustená, s frézovaním	140 mm	100 mm

Dĺžku hmoždinky vyberajte podľa skutočnej hrúbky izolácie, lepidla, pôvodnej omietky a požadovanej hĺbky kotvenia. Rozhodujúci je projekt ETICS a reálny podklad.

Technické parametre WKTHERM-S 08 8×175 mm

Kód produktu	WKTHERM-S-08175
Typ	skrutkovacia tanierová hmoždinka s kovovou skrutkou a krátkou expanznou zónou
Priemer × dĺžka	8 × 175 mm
Priemer taniera	60 mm
Hĺbka kotvenia h_eff	25 mm / 65 mm v podklade E
Minimálna hĺbka otvoru h₀	35 mm / 75 mm v podklade E
Bodová tepelná vodivosť χ	0,002 W/K
Tuhosť taniera	0,60 kN/mm
Materiál tela	polyetylén (PE)
Materiál skrutky	pozinkovaná oceľ, hlava potiahnutá PA+GF
Montážny nástavec	TORX-40
Úžitkové kategórie	A, B, C, D, E
Európske technické posúdenie	ETA-13/0724
Množstvo v balení	200 ks

Charakteristická nosnosť podľa podkladu

Nosnosť závisí od konkrétneho typu a hustoty stavebného podkladu. Hodnoty nižšie sú uvedené v technickom liste WKTHERM S-8.

Kategória	Podklad	Min. hustota	Charakteristická nosnosť
A	Betón C12/15	≥ 2,25 kg/dm³	1,20 kN
A	Betón C16/20 až C50/60	≥ 2,30 kg/dm³	1,50 kN
B	Plná keramická tehla	≥ 2,00 kg/dm³	1,50 kN
B	Plná silikátová tehla	≥ 2,00 kg/dm³	1,50 kN
C	Silikátové kanálové bloky	≥ 1,60 kg/dm³	0,90 kN
C	Keramická dutá tehla	≥ 1,20 kg/dm³	0,75 kN
C	Ľahké betónové bloky	≥ 0,80 kg/dm³	0,75 kN
D	Ľahké betónové bloky	≥ 1,05 kg/dm³	0,90 kN
E	Pórobetón AAC2	≥ 0,35 kg/dm³	0,60 kN
E	Pórobetón AAC7	≥ 0,65 kg/dm³	1,20 kN

Technický list uvádza pri absencii osobitnej regulácie čiastočný bezpečnostný faktor γ_M = 2. Počet a rozmiestnenie hmoždiniek musí určiť projekt ETICS.

Správny postup montáže

Určte typ podkladu a zvoľte dĺžku hmoždinky tak, aby bola expanzná zóna v nosnom materiáli steny.
Tepelnoizolačné dosky vopred prilepte podľa pravidiel použitého systému ETICS.
Vyvŕtajte otvor Ø 8 mm. Minimálna hĺbka je 35 mm, v pórobetóne kategórie E 75 mm.
V plných podkladoch otvor vyčistite. Duté podklady a pórobetón vŕtajte bez príklepu.
Vložte hmoždinku cez izolant tak, aby tanier dosadol rovno na povrch izolácie.
Kovovú skrutku zaskrutkujte nástavcom TORX-40 a hmoždinku iba jemne dotiahnite.
Pri zapustenej montáži použite frézu na polystyrén a montážne miesto zakryte vhodnou izolačnou zátkou.

Odporúčané príslušenstvo k montáži

Kliknutím na ľubovoľnú kartu prejdete priamo na detail produktu.

Fréza na polystyrénové záslepky a zátky Ø 65 mm

Fréza na polystyrénové záslepky Ø 65 mm Na vytvorenie lôžka pri zapustenej montáži fasádnych hmoždiniek. Zobraziť produkt →

Izolačná zátka z minerálnej vlny Ø 65 mm, balenie 100 ks

Izolačná zátka z minerálnej vlny Ø 65 mm Na prekrytie montážneho bodu pri zapustenej montáži v minerálnej izolácii. Zobraziť produkt →

Likov VERTEX sieťka R 117 55 m² 145 g/m²

Likov VERTEX sieťka R 117 – 55 m² Sklovláknitá armovacia sieťka s plošnou hmotnosťou 145 g/m². Zobraziť produkt →

Na telefóne potiahnite karty do strany. Produkty zostávajú v jednom riadku a každá celá karta je preklikávacia.

Najčastejšie otázky

Je WKTHERM-S 08 zatĺkacia alebo skrutkovacia hmoždinka?

Ide o skrutkovaciu hmoždinku. Kovová skrutka sa montuje nástavcom TORX-40.

Aká je hĺbka kotvenia?

V podkladoch kategórie A až D je hĺbka kotvenia 25 mm. V pórobetóne kategórie E je potrebných 65 mm.

Akú hrúbku izolácie ukotví rozmer 8×175 mm pri novostavbe?

Pri 10 mm vrstve lepidla ukotví v podkladoch A až D izoláciu do 140 mm pri povrchovej montáži alebo do 160 mm pri zapustenej montáži. V pórobetóne sú hodnoty 100 a 120 mm.

Je hmoždinka vhodná na minerálnu vlnu?

Áno, technický list však predpisuje použitie prítlačného taniera TDX-90 alebo TDX-140.

Koľko hmoždiniek je v balení?

Balenie obsahuje 200 kusov hmoždiniek WKTHERM-S-08175.

Presná skrutkovacia montáž pre systémy ETICS

WKTHERM-S 08 8×175 mm kombinuje kovovú skrutku s hlavou chránenou PA+GF, krátku expanznú zónu, tanier Ø 60 mm a montáž pomocou TORX-40. Je určená na kotvenie EPS a XPS pri hrubších skladbách zateplenia a s prítlačným tanierom aj minerálnej či lamelovej vlny v podkladoch kategórie A až E.

Dodatočné parametre

Kategória:	Kovový tŕň
Priemer drieku:	8 mm
Priemer tanierika:	60 mm
Materiál hmoždiny:	Polyetylén
Skrutka:	Pozinkovaná oceľ
Hlava skrutky:	polyamid so sklenenými vláknami
