10x220 mm (100ks) Zatepľovacia hmoždinka s kovovým tŕňom LFMG a predĺženou expanznou zónou
Kód: 402039
Súvisiaci tovar
Podrobný popis

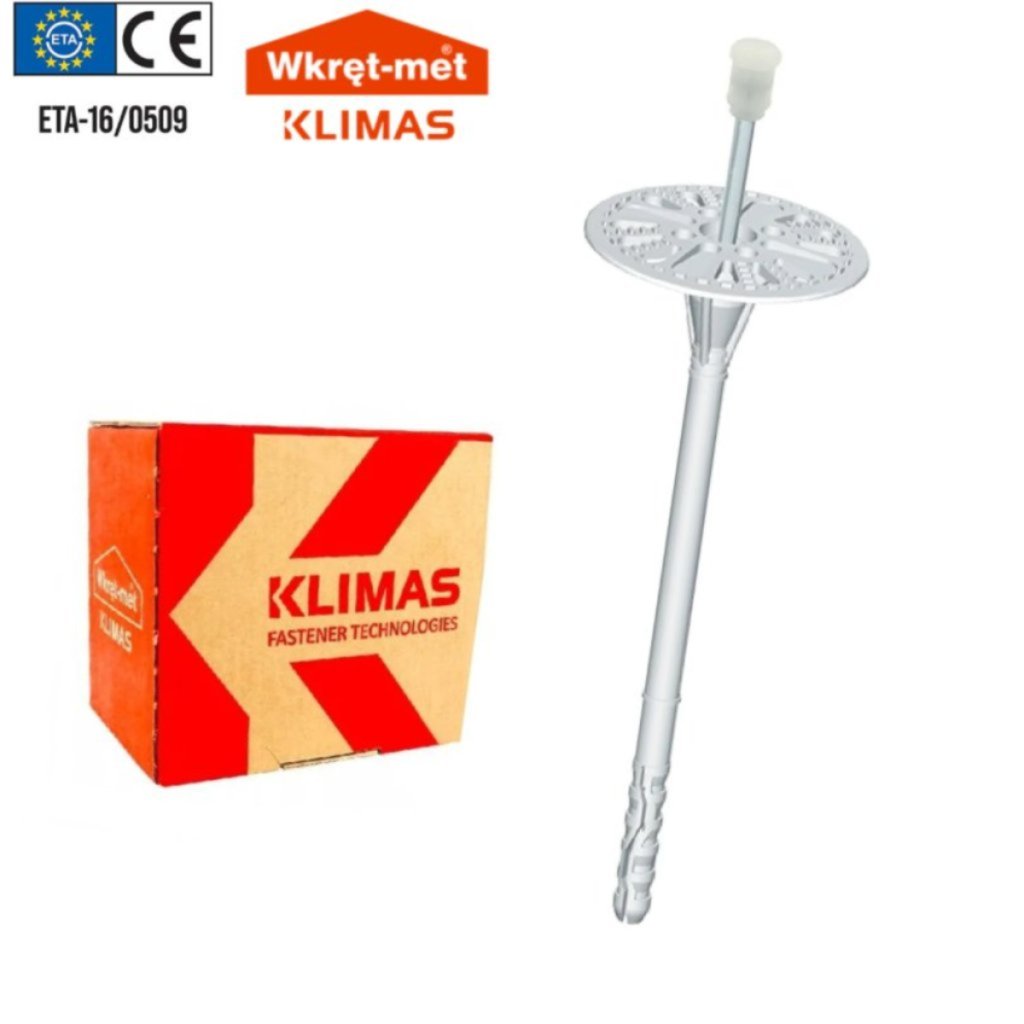

KLIMAS Wkret-met • LFMG-10 • ETA-17/0450
Zatepľovacia hmoždinka LFMG 10×220 mm s kovovým tŕňom a predĺženou expanznou zónou – 100 ks
LFMG-10 10×220 mm je zatĺkacia fasádna tanierová hmoždinka s predĺženou expanznou zónou, určená na dodatočné mechanické kotvenie tepelnej izolácie v kontaktných zatepľovacích systémoch ETICS. Telo z polyetylénu a pozinkovaný oceľový tŕň s hlavou potiahnutou polyamidom zabezpečujú pevné osadenie a pomáhajú obmedziť bodový tepelný most.
Hmoždinka je určená na kotvenie EPS a XPS. Pri kotvení minerálnej alebo lamelovej vlny sa používa spolu s prítlačným tanierom TDX-90 alebo TDX-140.

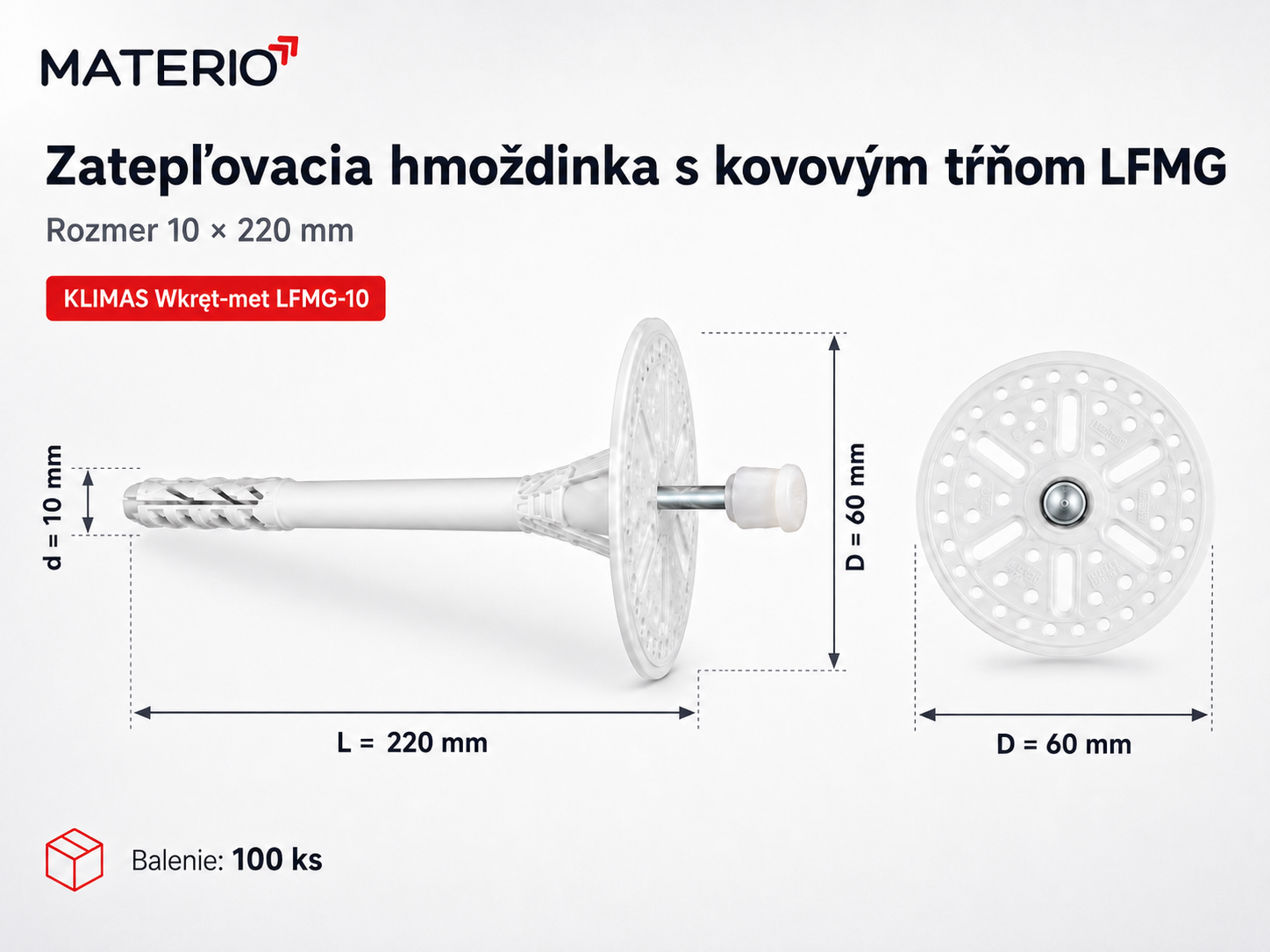

Rozmer hmoždinky 10×220 mm • tanier Ø 60 mm • kotvenie 70 mm • balenie 100 ks
Rozmer
10×220 mm
Tanier
Ø 60 mm
Kotvenie
70 mm
Balenie
100 ks
Prečo zvoliť hmoždinku LFMG-10?
Predĺžená expanzná zóna
Hĺbka kotvenia 70 mm zaisťuje, aby bola rozperná časť hmoždinky spoľahlivo osadená v nosnom podklade.
Pozinkovaný oceľový tŕň
Kovový tŕň prenáša zaťaženie od sania vetra a stabilizuje tepelnoizolačný systém ETICS.
Hlava potiahnutá polyamidom
Plastové prekrytie hlavy kovového tŕňa pomáha znižovať bodovú tepelnú vodivosť v mieste kotvy.
Podklady A až E
Vhodná do betónu, plných aj dutých murovacích prvkov, ľahkého betónu a pórobetónu.
Na akú izoláciu a podklad je LFMG 10×220 mm vhodná?
Tepelnoizolačné materiály
- EPS – expandovaný polystyrén,
- XPS – extrudovaný polystyrén,

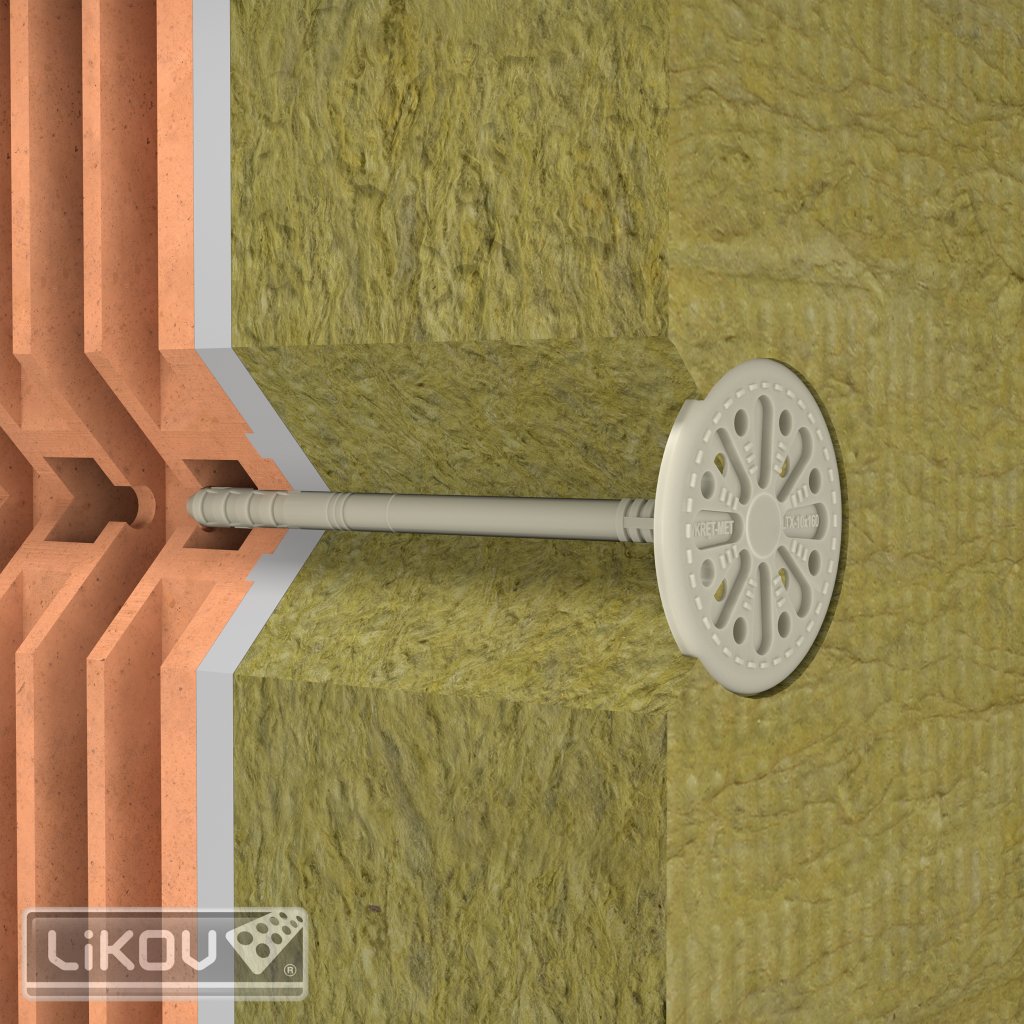

- minerálna vlna s prítlačným tanierom TDX-90 alebo TDX-140,
- lamelová minerálna vlna s prítlačným tanierom TDX-90 alebo TDX-140.
Kategórie podkladu podľa EAD 330196-01-0604
- A: betón,
- B: plná keramická a silikátová tehla,
- C: keramické a silikátové dutinové prvky,
- D: ľahké betónové prvky,
- E: pórobetón.
Akú hrúbku izolácie ukotví rozmer 10×220 mm?
Hodnoty vychádzajú z výberovej tabuľky výrobcu a počítajú s hĺbkou kotvenia 70 mm.
Správna dĺžka hmoždinky sa určuje zo vzťahu: hrúbka izolácie + lepiaca vrstva + prípadná stará omietka + hĺbka kotvenia. Rozhodujúci je vždy projekt ETICS a skutočný stav podkladu.
Technické parametre LFMG-10 10×220 mm
Bodová tepelná vodivosť
Hodnota závisí od hrúbky izolácie a spôsobu montáže. Druhá hodnota v tabuľke platí podľa technického listu pre zapustenú montáž pod omietku.
Charakteristická pevnosť v ťahu podľa podkladu
Hodnota závisí od konkrétneho typu a hustoty podkladu. Uvedené údaje platia pre systém LFMG-10.
Pri návrhu počtu a rozmiestnenia hmoždiniek sa riaďte projektom ETICS, veternou oblasťou, výškou budovy a podmienkami ETA. Technický list uvádza pri absencii osobitnej regulácie čiastočný bezpečnostný faktor γM = 2.

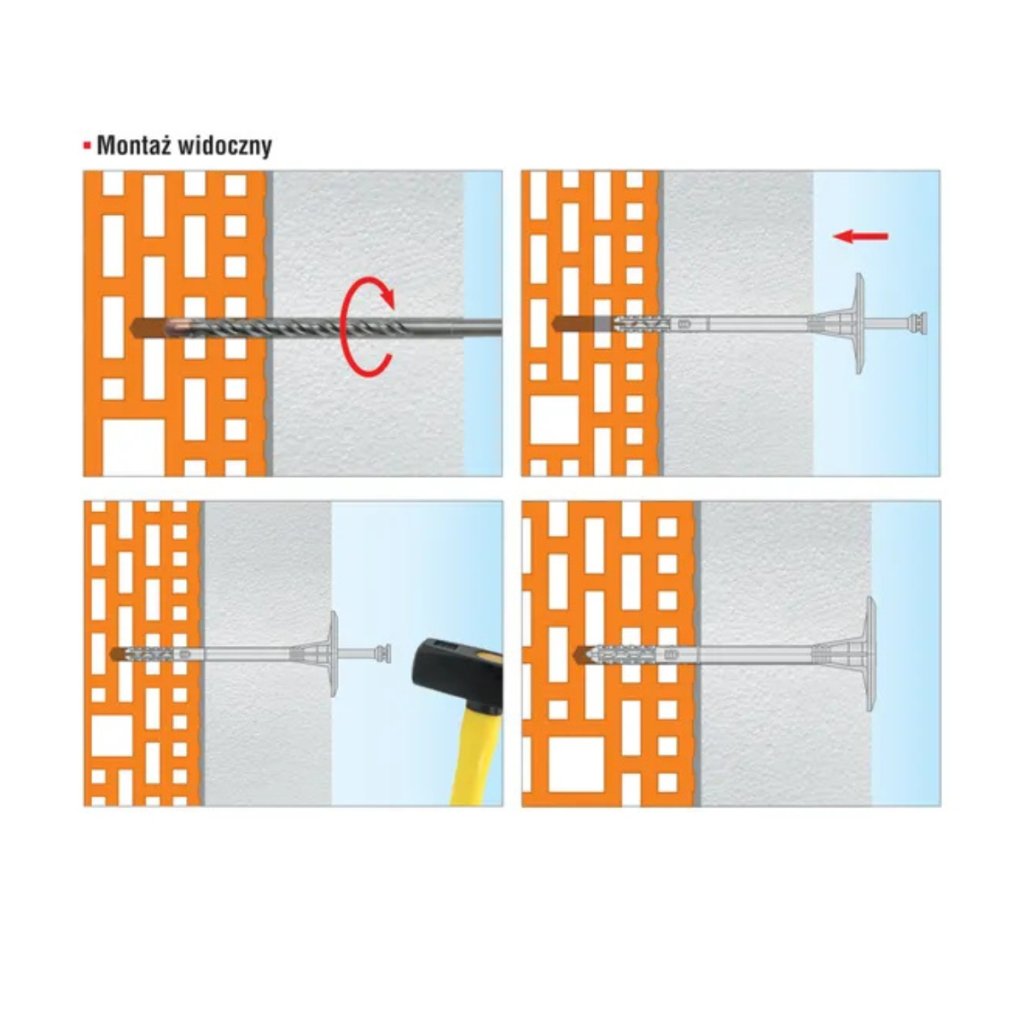

Správny postup montáže
- Overte typ podkladu a zvoľte správnu dĺžku hmoždinky tak, aby bola celá expanzná zóna v nosnej konštrukcii.
- Tepelnoizolačné dosky najskôr prilepte podľa predpisu použitého systému ETICS.
- Vyvŕtajte otvor Ø 10 mm do hĺbky minimálne 80 mm.
- V plných podkladoch otvor dôkladne vyčistite. Duté murovacie prvky vŕtajte bez príklepu, aby sa nepoškodili vnútorné steny.
- Vložte hmoždinku cez izolant tak, aby tanier dosadol zarovno s povrchom izolácie.
- Zatlčte kovový tŕň a skontrolujte pevné a rovné osadenie.
- Pri zapustenej montáži použite frézu WK-FT pre polystyrén alebo WK-FM pre minerálnu vlnu. Montážne miesto prekryte kotúčom KS/KSG alebo minerálnou zátkou EDMW.
Najčastejšie otázky
Čím sa LFMG-10 odlišuje od hmoždinky s krátkou expanznou zónou?
LFMG-10 má predĺženú expanznú zónu a vyžaduje hĺbku kotvenia 70 mm. Expanzná časť musí byť celá umiestnená v nosnom podklade.
Môžem ňou kotviť minerálnu vlnu?
Áno, ale podľa technického listu spolu s prítlačným tanierom TDX-90 alebo TDX-140. To isté platí pre lamelovú minerálnu vlnu.
Akú hrúbku EPS ukotví LFMG 10×220 mm pri novostavbe?
Pri 10 mm vrstve lepidla je maximálna hrúbka izolácie 140 mm pri povrchovej montáži alebo 160 mm pri zapustenej montáži s frézovaním.
Je hmoždinka vhodná aj do pórobetónu?
Áno. LFMG-10 je schválená pre podklady kategórie E. Technický list uvádza charakteristickú pevnosť v ťahu 0,40 kN pre AAC2 a 0,50 kN pre AAC7.
Koľko hmoždiniek obsahuje balenie?
Jedno balenie obsahuje 100 kusov hmoždiniek LFMG-10220.
Spoľahlivé kotvenie s predĺženou expanznou zónou
KLIMAS Wkret-met LFMG-10 10×220 mm spája pozinkovaný oceľový tŕň, 70 mm hĺbku kotvenia, tanier Ø 60 mm a použitie v podkladoch A až E. Je určená na profesionálne kotvenie hrubších skladieb EPS a XPS v systémoch ETICS; pri minerálnej a lamelovej vlne sa dopĺňa tanierom TDX-90 alebo TDX-140.
Dodatočné parametre
| Kategória: | Kovový tŕň |
|---|---|
| EAN: | 5902622309101 |
