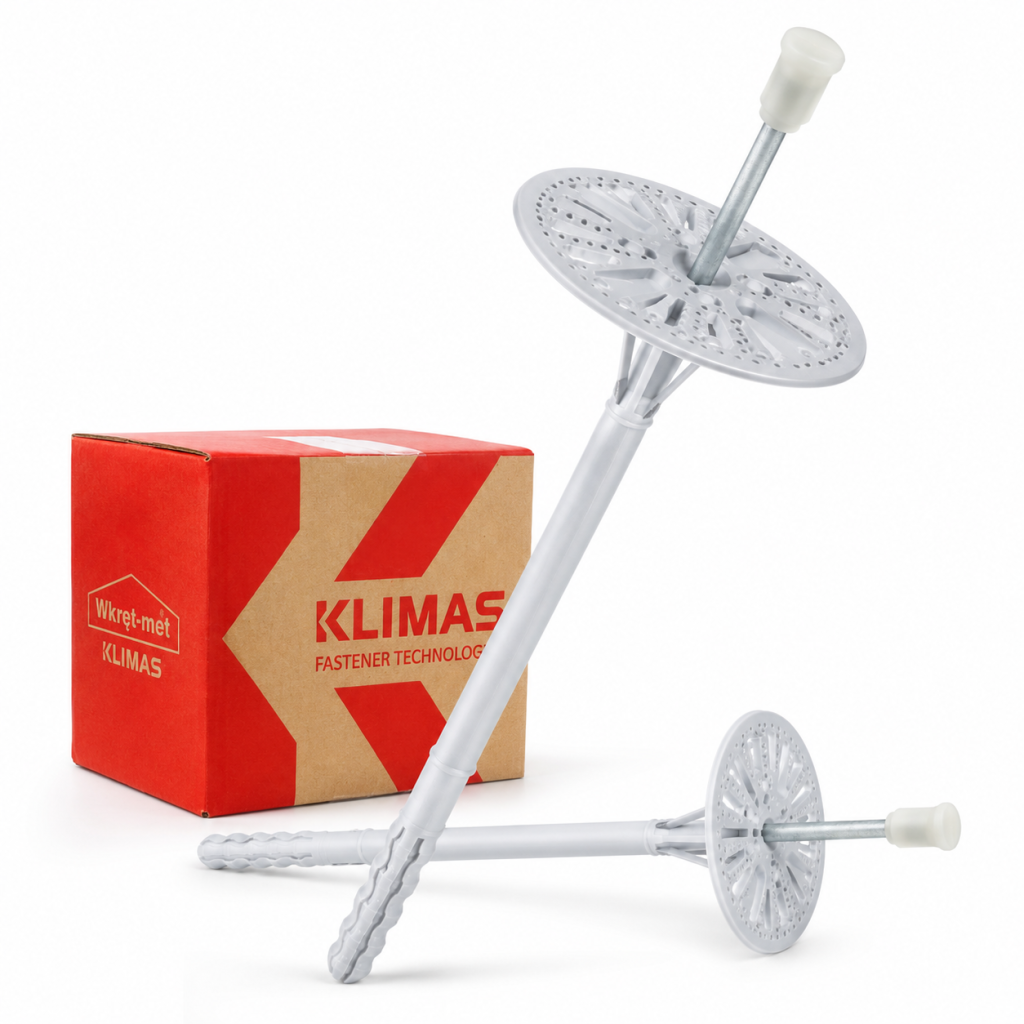

Zatepľovacia hmoždinka LMX 10×70 mm s kovovým tŕňom – 200 ks
LMX-10 10×70 mm je zatĺkacia fasádna tanierová hmoždinka na dodatočné mechanické kotvenie tepelnej izolácie v kontaktných zatepľovacích systémoch ETICS. Pozinkovaný oceľový tŕň s hlavou potiahnutou polyamidom zaisťuje pevné ukotvenie a zároveň obmedzuje bodový tepelný most.
Krátky rozmer 70 mm je určený najmä pre tenké skladby izolácie. Hmoždinka je vhodná pre EPS a XPS; pri kotvení minerálnej alebo lamelovej vlny sa používa spolu s prítlačným tanierom TDX-90 alebo TDX-140.

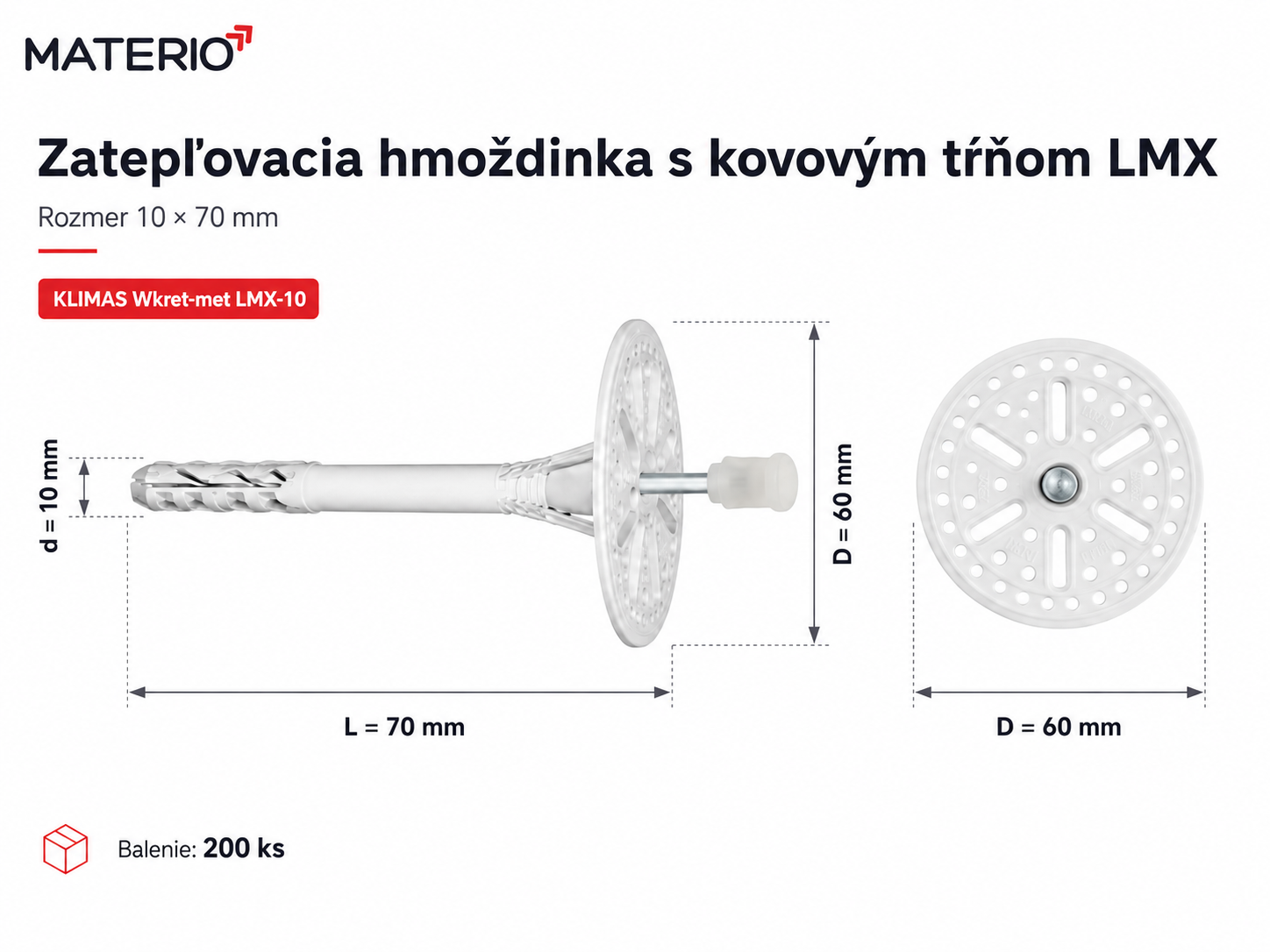

Rozmer hmoždinky 10×70 mm • tanier Ø 60 mm • balenie 200 ks
Rozmer
10×70 mm
Tanier
Ø 60 mm
Kotvenie
30 / 50 mm
Balenie
200 ks
Prečo zvoliť hmoždinku LMX-10?
Pevný oceľový tŕň
Pozinkovaný oceľový tŕň prenáša zaťaženie od sania vetra a pomáha stabilizovať celý zatepľovací systém.
Nižší bodový tepelný most
Hlava tŕňa potiahnutá polyamidom dosahuje bodovú tepelnú vodivosť 0,004 W/K pri povrchovej a 0,002 W/K pri zapustenej montáži.
Krátka expanzná zóna
Štandardná hĺbka kotvenia je 30 mm; pri pórobetóne kategórie E je potrebných 50 mm.
Podklady A až E
Vhodná do betónu, plných aj dutých murovacích prvkov, ľahkých betónových blokov a pórobetónu.
Na akú izoláciu a podklad je LMX 10×70 mm vhodná?
Tepelnoizolačné materiály
- EPS – expandovaný polystyrén,
- XPS – extrudovaný polystyrén,
- minerálna vlna s prítlačným tanierom TDX-90 alebo TDX-140,
- lamelová minerálna vlna s prítlačným tanierom TDX-90 alebo TDX-140.
Kategórie podkladu podľa EAD 330196-01-0604
- A: betón,
- B: plná keramická a silikátová tehla,
- C: keramické a silikátové dutinové prvky,
- D: ľahké betónové bloky,
- E: pórobetón.
Akú hrúbku izolácie ukotví rozmer 10×70 mm?
Hodnoty nižšie vychádzajú z výberovej tabuľky výrobcu. Prvé číslo platí pre podklady A až D, druhé pre pórobetón kategórie E. Rozmer 70 mm je vhodný iba pre tenké skladby.
| Skladba | Montáž | Max. hrúbka izolácie A–D | Max. hrúbka izolácie E |
|---|---|---|---|
| Nová budova + 10 mm lepiaca vrstva | povrchová, bez frézovania | 30 mm | 10 mm |
| Nová budova + 10 mm lepiaca vrstva | zapustená, s frézovaním | 50 mm | 30 mm |
| Stará budova + 10 mm lepidlo + 20 mm omietka | povrchová, bez frézovania | 10 mm | Nevhodné |
| Stará budova + 10 mm lepidlo + 20 mm omietka | zapustená, s frézovaním | 30 mm | 10 mm |
Správna dĺžka hmoždinky sa určuje zo vzťahu: hrúbka izolácie + vyrovnávacie vrstvy (lepidlo a prípadná stará omietka) + požadovaná hĺbka kotvenia. Rozhodujúci je vždy projekt ETICS a skutočný podklad.
Technické parametre LMX-10070
| Kód výrobcu | LMX-10070 |
|---|---|
| Priemer × dĺžka | 10 × 70 mm |
| Priemer taniera | 60 mm |
| Hĺbka kotvenia heff | 30 mm (A–D) / 50 mm (E – pórobetón) |
| Minimálna hĺbka otvoru h0 | 40 mm (A–D) / 60 mm (E – pórobetón) |
| Bodová tepelná vodivosť χ | 0,004 W/K povrchová / 0,002 W/K zapustená montáž |
| Tuhosť taniera | 0,50 kN/mm |
| Materiál tela hmoždinky | polyetylén (PE) |
| Materiál tŕňa | pozinkovaná oceľ, hlava potiahnutá polyamidom (PA) |
| Úžitkové kategórie | A, B, C, D, E |
| Európske technické posúdenie | ETA-16/0509 |
| Množstvo v balení | 200 ks |
Charakteristická nosnosť podľa podkladu
Nosnosť závisí od konkrétneho typu a hustoty podkladu. Uvedené hodnoty sú údaje výrobcu pre systém LMX-10.
| Kategória | Podklad | Min. hustota | Charakteristická nosnosť |
|---|---|---|---|
| A | Betón C12/15 | ≥ 2,25 kg/dm³ | 0,75 kN |
| A | Betón C20/25 až C50/60 | ≥ 2,30 kg/dm³ | 0,90 kN |
| B | Plná keramická tehla | ≥ 2,00 kg/dm³ | 0,90 kN |
| B | Plná silikátová tehla | ≥ 2,00 kg/dm³ | 0,90 kN |
| C | Silikátové kanálové bloky | ≥ 1,60 kg/dm³ | 0,90 kN |
| C | Keramická dutá tehla | ≥ 1,20 kg/dm³ | 0,90 kN |
| C | Porotherm 25 | ≥ 0,80 kg/dm³ | 0,50 kN |
| D | Ľahké betónové bloky | ≥ 0,88 kg/dm³ | 0,90 kN |
| E | Pórobetón AAC2 | ≥ 0,35 kg/dm³ | 0,75 kN |
| E | Pórobetón AAC7 | ≥ 0,65 kg/dm³ | 0,90 kN |
Pri návrhu počtu a rozmiestnenia hmoždiniek sa riaďte projektom ETICS, veternou oblasťou, výškou budovy a podmienkami ETA. Technický list uvádza pri absencii osobitnej regulácie čiastočný bezpečnostný faktor γM = 2.
Správny postup montáže
- Overte typ podkladu a zvoľte správnu dĺžku hmoždinky tak, aby bola expanzná zóna celá v nosnej konštrukcii.
- Izolačné dosky najskôr prilepte podľa predpisu systému ETICS.
- Vyvŕtajte otvor Ø 10 mm do hĺbky minimálne 40 mm; v pórobetóne minimálne 60 mm.
- V plných podkladoch otvor vyčistite. Duté murivo a pórobetón vŕtajte bez príklepu.
- Vložte hmoždinku cez izolant tak, aby tanier dosadol na povrch izolácie.
- Zatlčte kovový tŕň a skontrolujte pevné, rovné osadenie.
- Pri zapustenej montáži použite frézu WK-FT a montážne miesto prekryte polystyrénovým kotúčom KS/KSG.
Profesionálne kotvenie pre fasádne systémy ETICS
Pri výbere fasádnej hmoždinky rozhoduje nielen celková dĺžka, ale aj hrúbka lepidla, stav pôvodnej omietky, typ nosného podkladu a požadovaná hĺbka kotvenia. Variant 10×70 mm vyberajte najmä pre veľmi tenké skladby izolácie.
V MATERIO nájdete sortiment pre kompletnú montáž zateplenia – kotvy, prítlačné taniere, frézy aj izolačné kotúče pre povrchovú a zapustenú montáž.
Najčastejšie otázky
Je LMX 10×70 mm vhodná do pórobetónu?
Áno. V podklade kategórie E je však potrebná hĺbka kotvenia 50 mm a otvor s hĺbkou minimálne 60 mm. Preto je pri rozmere 70 mm priestor pre izoláciu výrazne obmedzený.
Môžem ňou kotviť minerálnu vlnu?
Áno, ale podľa technického listu spolu s prítlačným tanierom TDX-90 alebo TDX-140. To isté platí pre lamelovú minerálnu vlnu.
Aký je rozdiel medzi povrchovou a zapustenou montážou?
Pri povrchovej montáži zostane tanier zarovno s povrchom izolácie. Pri zapustenej montáži sa vytvorí lôžko frézou a kotva sa prekryje izolačným kotúčom, čím sa zníži bodová tepelná vodivosť na 0,002 W/K.
Akú hrúbku EPS ukotví pri novostavbe?
Pri 10 mm vrstve lepidla je to v podkladoch A–D do 30 mm pri povrchovej alebo do 50 mm pri zapustenej montáži. V pórobetóne sú hodnoty 10 a 30 mm.
Je vhodná na rekonštrukciu starej fasády?
Len pre veľmi tenkú izoláciu. Pri skladbe s 10 mm lepidla a 20 mm starej omietky výrobca uvádza v podkladoch A–D maximálne 10 mm pri povrchovej a 30 mm pri zapustenej montáži. Povrchová montáž do pórobetónu pri tejto skladbe nie je určená.
Koľko hmoždiniek obsahuje balenie?
Jedno balenie obsahuje 200 kusov hmoždiniek LMX-10070.
Spoľahlivé kotvenie tenkých vrstiev izolácie
KLIMAS Wkret-met LMX-10 10×70 mm spája pozinkovaný oceľový tŕň, krátku expanznú zónu, tanier Ø 60 mm a použitie v podkladoch A–E. Je určená predovšetkým pre tenké skladby EPS a XPS v systémoch ETICS; pri minerálnej a lamelovej vlne sa dopĺňa tanierom TDX-90 alebo TDX-140.
