10x180 mm (200ks) Zatepľovacia hmoždinka s plastovým tŕňom LTX
Kód: 400442
Súvisiaci tovar
Podrobný popis

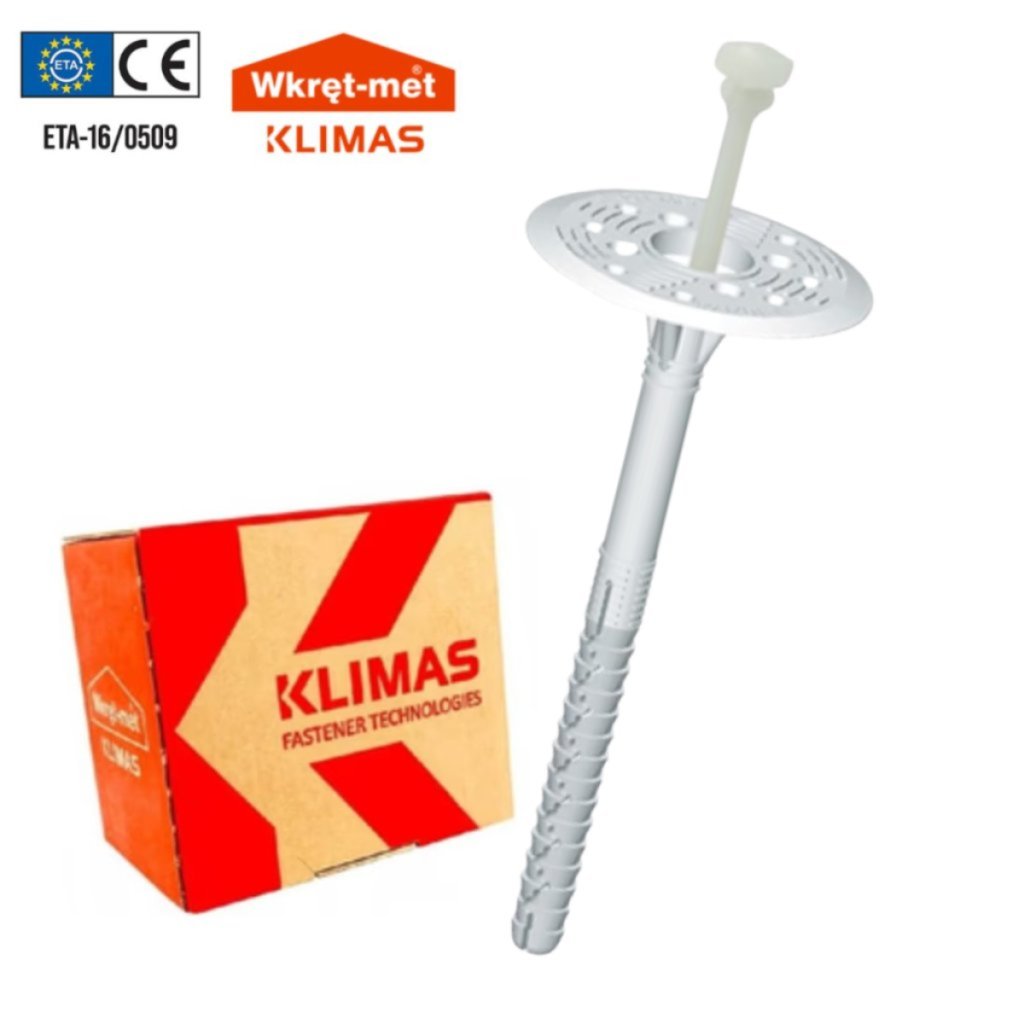

KLIMAS Wkret-met • LTX-10 • ETA-16/0509
10×180 mm (200 ks) Zatepľovacia hmoždinka s plastovým tŕňom LTX
LTX-10 10×180 mm je natĺkacia tanierová hmoždinka s plastovým tŕňom a krátkou rozpínacou zónou. Slúži ako dodatočné mechanické kotvenie tepelnej izolácie v kontaktných zatepľovacích systémoch ETICS a pomáha prenášať zaťaženie spôsobené saním vetra.
Telo hmoždinky je vyrobené z polyetylénu PE a plastový tŕň z polyamidu vystuženého sklenenými vláknami PA+GF. Hmoždinka je podľa technického listu určená na kotvenie EPS a XPS.
Rozmer 10×180 mm • tanier Ø 60 mm • kotvenie 30 mm / 50 mm v pórobetóne • balenie 200 ks
Rozmer
10×180 mm
Tanier
Ø 60 mm
Tŕň
PA+GF
Balenie
200 ks
Prečo zvoliť hmoždinku LTX-10?
Plastový tŕň vystužený sklenenými vláknami
Tŕň z PA+GF zvyšuje pevnosť plastového upevňovacieho prvku.
Krátka rozpínacia zóna
Kotvenie 30 mm v podkladoch A až D a 50 mm v pórobetóne kategórie E.
Veľmi nízka bodová tepelná vodivosť
χ = 0,001 W/K pri povrchovej a 0,000 W/K pri zapustenej montáži.
Podklady kategórie A až E
Betón, plné a duté murovacie prvky, ľahký betón aj pórobetón.
Použitie hmoždinky LTX-10 10×180 mm
Tepelnoizolačné materiály
- EPS – expandovaný polystyrén,
- XPS – extrudovaný polystyrén.
Podklady podľa EAD 330196-01-0604
- A: betón,
- B: plná keramická a silikátová tehla,
- C: duté keramické a silikátové prvky,
- D: ľahké betónové prvky,
- E: pórobetón.
Akú hrúbku izolácie ukotví LTX-10 10×180 mm?
Prvá hodnota platí pre podklady kategórie A až D, druhá hodnota pre pórobetón kategórie E. Údaje vychádzajú výlučne z tabuľky výberu výrobcu.
Dĺžku hmoždinky vyberajte podľa skutočnej hrúbky izolácie, lepidla, pôvodnej omietky a požadovanej hĺbky kotvenia. Rozhodujúci je projekt ETICS a reálny podklad.

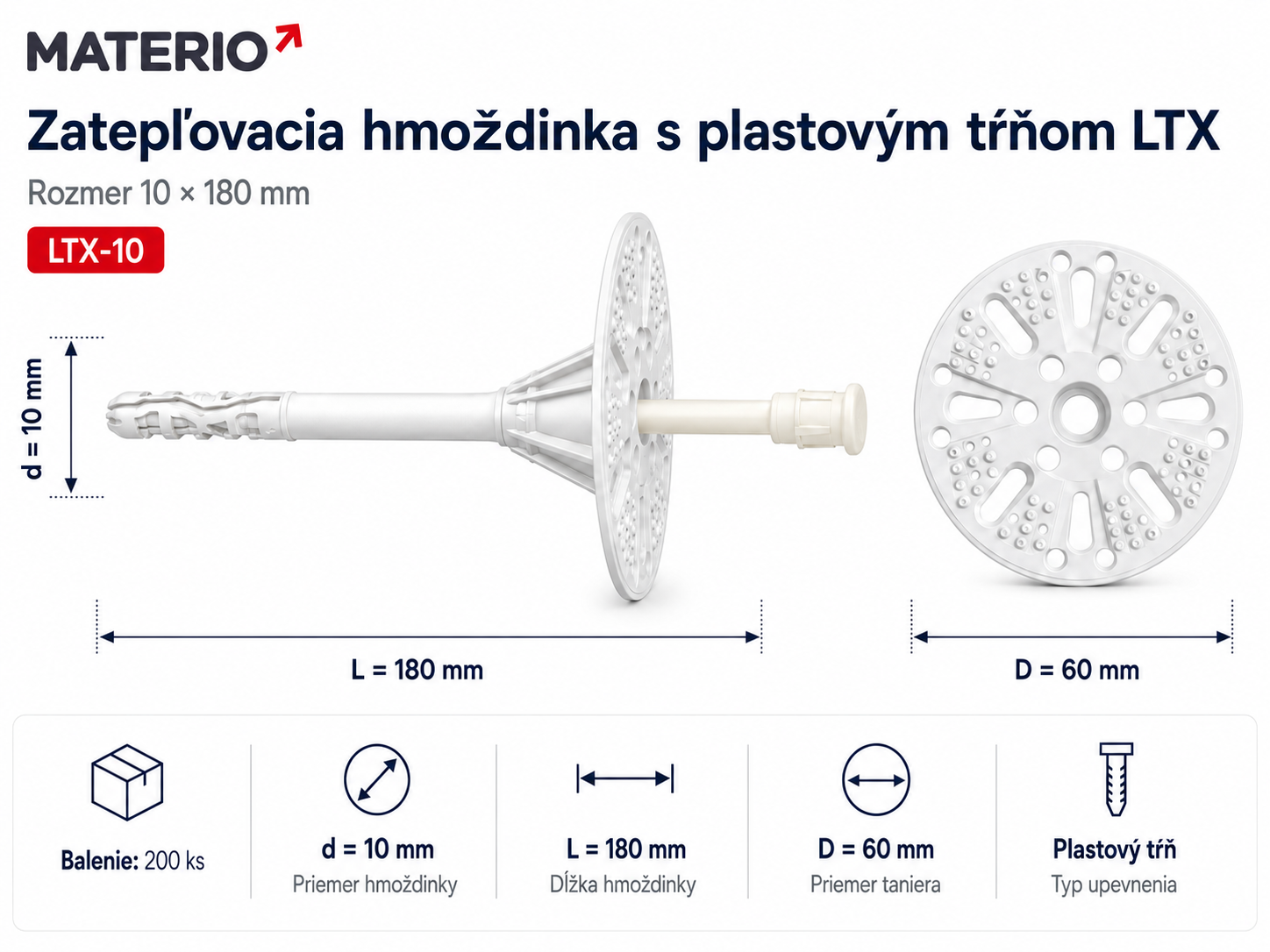

Technické parametre LTX-10 10×180 mm
| Kód produktu | LTX-10180 |
|---|---|
| Typ | natĺkacia tanierová hmoždinka s plastovým tŕňom a krátkou rozpínacou zónou |
| Priemer × dĺžka | 10 × 180 mm |
| Priemer taniera | 60 mm |
| Hĺbka kotvenia | 30 mm / 50 mm v podklade E |
| Hĺbka otvoru | 40 mm / 60 mm v podklade E |
| Bodová tepelná vodivosť | 0,001 W/K povrchová; 0,000 W/K zapustená montáž |
| Tuhosť taniera | 0,50 kN/mm |
| Materiál tela | PE |
| Materiál tŕňa | PA+GF |
| Úžitkové kategórie | A, B, C, D, E |
| ETA | ETA-16/0509 |
| Balenie | 200 ks |

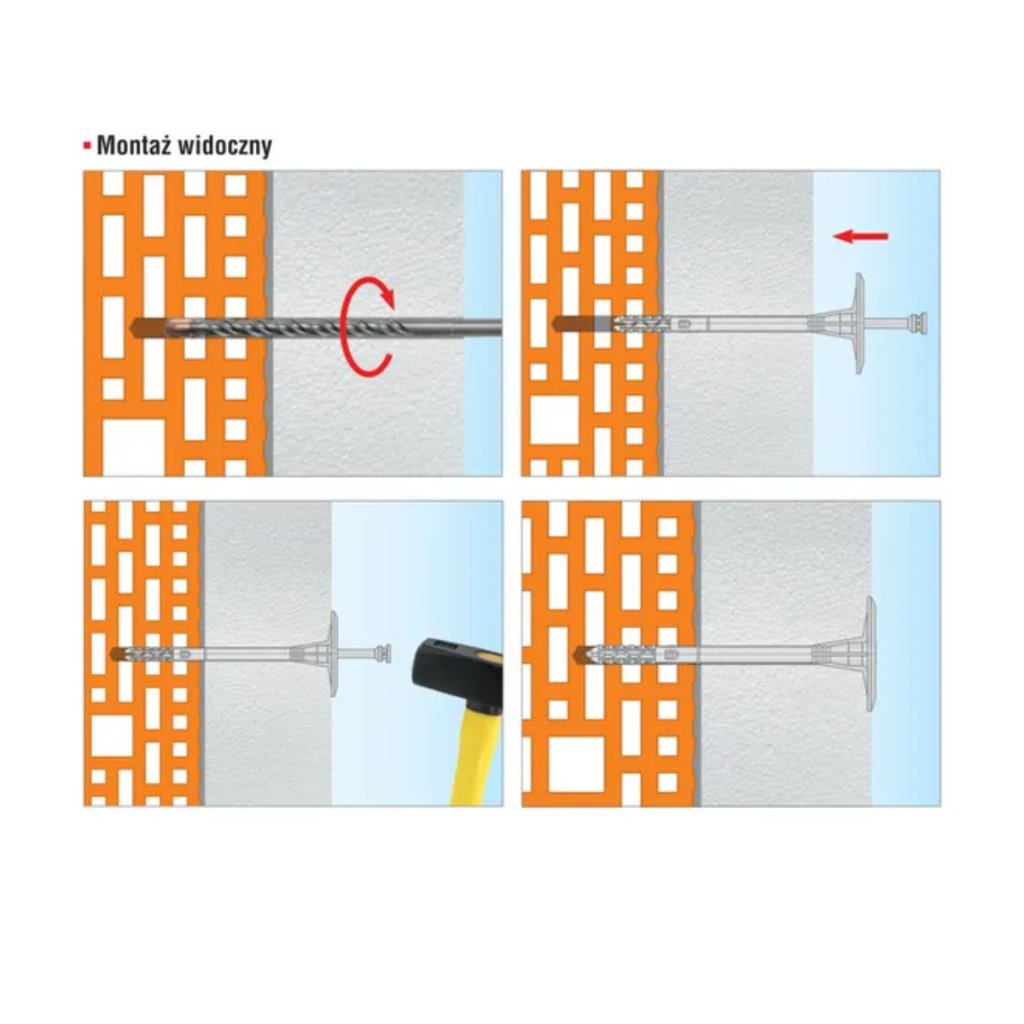

Správny postup montáže
- Určte typ podkladu a správnu dĺžku hmoždinky.
- Tepelnoizolačné dosky prilepte podľa systému ETICS.
- Vyvŕtajte otvor Ø 10 mm, hĺbka 40 mm; v pórobetóne 60 mm.
- Duté podklady a pórobetón vŕtajte bez príklepu.
- Vložte hmoždinku tak, aby tanier dosadol na izoláciu.
- Plastový tŕň vložte a zatlčte.

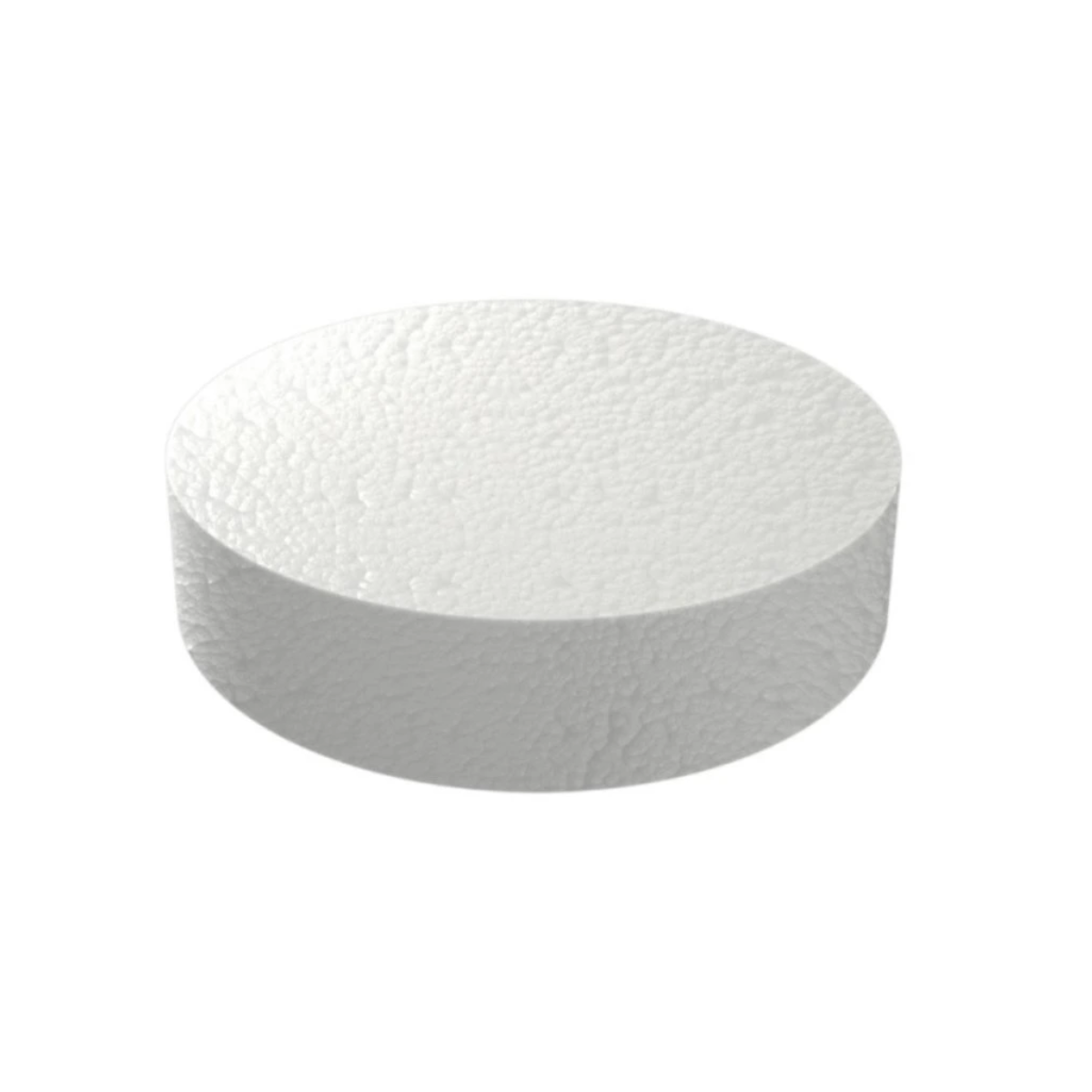

- Pri zapustenej montáži použite frézu a izolačnú zátku.
Odporúčané príslušenstvo k montáži
Kliknutím na kartu prejdete priamo na produkt.
Na telefóne potiahnite karty do strany.
Najčastejšie otázky
Je LTX-10 skrutkovacia alebo natĺkacia?
Ide o natĺkaciu hmoždinku s plastovým tŕňom z PA+GF.
Aká je hĺbka kotvenia?
30 mm v A až D a 50 mm v pórobetóne E.
Akú izoláciu ukotví pri novostavbe?
V A až D do 70 mm povrchovo alebo 90 mm zapustene. V E do 50 alebo 70 mm.
Je vhodná na minerálnu vlnu?
Technický list uvádza EPS a XPS, minerálnu vlnu neuvádza.
Koľko kusov je v balení?
200 kusov.
Praktické kotvenie EPS a XPS
LTX-10 10×180 mm spája tanier Ø 60 mm, krátku rozpínaciu zónu a plastový tŕň vystužený sklenenými vláknami. Je určená na dodatočné mechanické kotvenie EPS a XPS v podkladoch A až E.
Dodatočné parametre
| Kategória: | Plastový tŕň |
|---|---|
| EAN: | 5907704471516 |
